AOI sz-X3 ontdekt tinverbinding tussen PCBA-componentenspelden achter de oven
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | AOI-testapparatuur | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Camera: | Volledige kleurencamera |
| Het minimale deel testen: | 01005chip 10µm | Controleer de resultaatoutput: | LCD 22 duim |

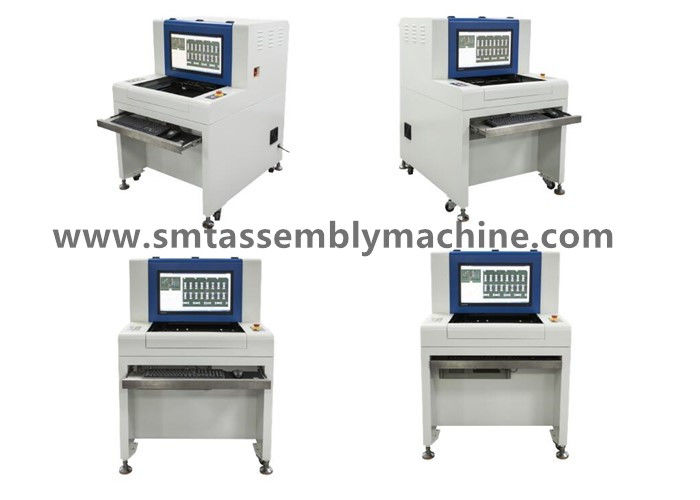

AOI sz-X3 ontdekt tinverbinding tussen PCBA-componentenspelden achter de oven
AOI sz-X1 ontdekt PCBA-componentenkortsluiting na golf solderende oven
Off-line aoiinspectie Suppor t ver na verkoop ser ondeugd en onlinetraining
De oppervlakte zet technologiemachine op opzet AOI-het testen materiaal, testend PCBA-raad
De functie van AOI-het testen materiaal is PCBA-de producten met gebreken van de raadscontrole te ontdekken.
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
Na SMT-oven: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
De lijnmachine van de materiaalscheiding en online machine.
Off-line modellen: X1 de producten van het opsporingsflard, X3-opsporings insteekproducten;
Online modellen: X5 de producten van het de opsporingsflard van de camerafoto, X6-de opsporings insteekproducten van de camerafoto.
Sz-X1 off-line AOI het Productinleiding van/X3
1. AOI-principe: gebruik moderne optische principes en digitale cameratechnologie om het ontdekte voorwerp in realtime te schieten, analyseer en verwerk het gevangen beeld door computer en speciale software, en produceer automatisch opsporingsresultaten.
2. AOI-functie: Efficiënt de opsporingstarief van AOI: meer dan 99% (handopsporingstarief: ongeveer 70%);
Verminder arbeid: 2-4 mensen/productielijn, hoge opsporingsefficiency;
Door de SPC-functie, kunnen de procestekorten nauwkeurig worden geteld en kunnen effectief worden gecontroleerd;
De stabiliteit is veel hoger dan dat van arbeid, gebruik op lange termijn, de uitvoerige kosten beduidend kan worden verminderd;
Het kan de uitvoerige sterkte van het bedrijf verbeteren en effectief het algemene concurrentievermogen van het bedrijf verbeteren.
3. AOI-voordelen:
1) Inspectablepunten:
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
SMT: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
| Functionele Specificaties | |
| Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
| Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
| Camera | Volledige kleuren slimme digitale camera |
| Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm Opsporingssnelheid< 270ms=""> Norm: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Opsporingssnelheid<260ms> Facultatief: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Opsporingssnelheid< 240ms=""> Facultatief: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
| lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
| Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
| Afstandsbediening | Verre verrichting, bekijkend, beginnend of tegenhoudend machine lopen, die programma's, enz. wijzigen op om het even welk ogenblik, altijd en overal, overal door TCP/IP-netwerk |
| Ontdek het dekkingstype | Compensatie, minder tin dat, kortsluiting, verontreiniging, ontbrekende delen, schuin, bevindend monument, kant, wegknippend, verkeerde delen, schade, het drijven hoogte, polariteit, het virtuele solderen, leeg lassen, lijmmorserij, tingat, speldt niet uit, enz. de bevindt zich |
| Speciale eigenschappen | De veelvoudige programma's lopen tegelijkertijd, programma van het steun het automatische rappel; 0-359° roterende delen (in 1°) |
| Het minimale deel testen | 10µm: 01005chip & 0.3pitch IC |
| SPC en procesregelgeving | De gegevens van de verslagtest door het proces en voeren statistieken uit en de analyse, om het even welk gebied kan productiestatus en kwaliteitsanalyse bekijken, en output Excel, Txt en andere bestandsindelingen |
| Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
| Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Beroeps |
| Controleer de resultaatoutput | 22 duimlcd monitor |
| Systeemspecificaties | |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
