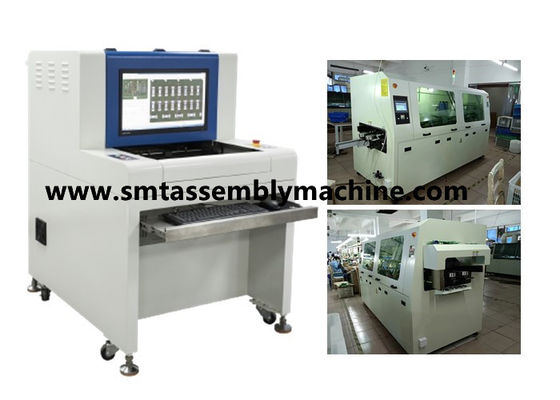

Productnaam: | AOI-testapparatuur | Model: | Sz-X3 |
---|---|---|---|
Afmeting: | 1070*900*1310mm | Controle: | Na golf het solderen |
Opsporingsmethode: | statistische analyse | Opsporingsdekking: | Kortsluiting, verontreiniging |
Hi-Tech van Shenzhenwanbo Co., Ltd hangt het principe van eerlijkheid, eenvoud, pragmatisme en bescheidenheid aan, hangt het principe om naar waarheid van feiten aan te streven, gebruikt producten als middel, en keurt de nieuwe vorm van het creëren van IP de diensten als bedrijfsfilosofie goed, voorzien wij klanten van oplossingen om de maatschappelijke waarde van het bedrijf en het team te realiseren.
De functie van AOI-het testen materiaal is PCBA-de producten met gebreken van de raadscontrole te ontdekken.
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
Na SMT-oven: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
De lijnmachine van de materiaalscheiding en online machine.
Off-line modellen: X1 de producten van het opsporingsflard, X3-opsporings insteekproducten;
Online modellen: X5 de producten van het de opsporingsflard van de camerafoto, X6-de opsporings insteekproducten van de camerafoto.
AOI-voordelen:
1) Inspectablepunten:
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
SMT: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
2) Krachtige softwareeigenschappen
◆Kleurenextractie, de statistische analyse van de ◆Colorafstand van de analyse ◆Character erkenning (optisch lezen)
◆IC die ◆ Zwart-witte ◆Luminanceanalyse overbruggen van de soortelijk gewichtanalyse
◆Grafische CAD van de gelijkenisanalyse ◆ de statistiekenfunctie van SPC van de gegevensinvoer ◆
◆Van de het beheers◆ Streepjescode van het verrichtingsniveau het aftasten ◆ Off-line programmering
◆CAD de gegevens functioneren ◆Automatic identificatie en opsporing van de opsporing van het bodem◆ multi-Paneel
◆Zelf-Gebouwde de componenten standaardbibliotheek ◆ van de multi-machineinterconnectie kan de ◆ het dagelijks, wekelijkse produceren en uitvoeren en maandelijkse rapporten
◆Kan met veelvoudige onderhoudsposten worden verbonden
3) Ontwerp van de precisie het mechanische structuur
◆De hoge basis van de starheidsmachine, redelijk mechanisch zwaartepunt, kleine trilling tijdens verrichting, mooie en grootmoedige verschijning
◆De gidsspoor van de precisieschroef, draadspoor
◆Precisie automatische inrichting, gemakkelijke en snelle het laden en het leegmaken PCB
◆Uitstekende assemblagetechnologie om het stabiele gebruik te verzekeren en met lange levensuur van de gehele machine.
4) Stabiele elektrocontrole
◆Servoaandrijvingssysteem, stabiel en rijp
◆LS rijpe en stabiele motiecontrole
◆Het EPIX geavanceerde beeld vangen en de verwerkingstechnologie
◆Stabiele diverse elektroapparaten van OMRON, lange levensduur
◆LAAP-de ankerketting van de hoog-flexibiliteitsbelemmering, de levensduur kan 5 miljoen tot 8 miljoen keer bereiken
◆Kringsstabiliteit, gemakkelijk onderhoud, veiligheid.
5) Wetenschappelijk lichtbronontwerp
◆De lichtgevende dioden van Philips
◆De algemene verwerkingstechnologie verzekert de nauwkeurigheid van de hoek van de lichtbronverlichting
◆Strikte helderheidsopsporing
◆Strikte het verouderen test, gewaarborgd levensduur van 50.000 uren
◆Het wetenschappelijke gebruik van drie-kleur licht principe, kan tot de component huidige verschillende kleuren van het lichaam en het soldeersel bij verschillende hoeken maken om nauwkeurige opsporingsdoeleinden te bereiken.
Apparatenparameters en configuratie
Functionele Specificaties | |
Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
Camera | Volledige kleuren slimme digitale camera |
Resolutie/Visuele Waaier/Snelheid | Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm Opsporing speedStandard< 270ms="">: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Opsporingsspeedoptional<260ms>: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Opsporingsspeedoptional< 240ms="">: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
Afstandsbediening | Verre verrichting, bekijkend, beginnend of tegenhoudend machine lopen, die programma's, enz. wijzigen op om het even welk ogenblik, altijd en overal, overal door TCP/IP-netwerk |
Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
besturingssysteem | Windows7 Beroeps |
Controleer de resultaatoutput | 22 duimlcd monitor |
Systeemspecificaties | |
PCB-groottewaaier | (Maximum) 50×50mm (Min) ~430×330mm |
PCB-diktewaaier | 0,3 tot 5 mm |
PCB-het vastklemmen de ontruiming van de systeemrand | BOVENKANT: 3,5 mm-Bodem: 3,5 mm |
Maximumpcb-gewicht | 3KG |
Flex PCB | <5mm or="" 2=""> |
De bovenkant en de bodem netto hoogte van PCB | De Hoogste Kant van PCB: de Bodemkant van 30 mm-PCB: 60 mm |
Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
Transportbandhoogte boven de grond | 850 tot 920 mm |
Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
Apparatengewicht | ONG. 350KG |
De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
