Productnaam: | AOI-testapparatuur | Model: | Sz-X3 |
---|---|---|---|
Afmeting: | 1070*900*1310mm | Controle: | het solderen na golf |
Opsporingsmethode: | statistische analyse | Opsporingsdekking: | verontreinigingskortsluiting |

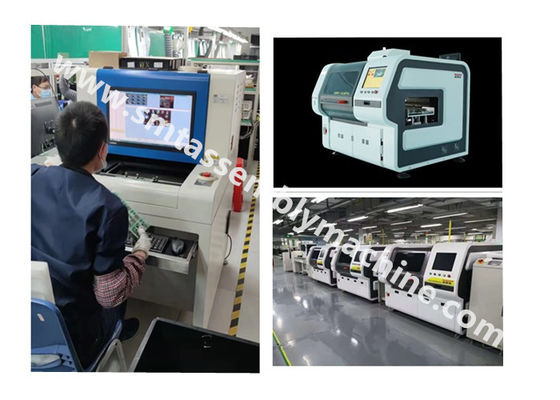

De functie van AOI-het testen materiaal is PCBA-de producten met gebreken van de raadscontrole te ontdekken.
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
Na SMT-oven: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
De lijnmachine van de materiaalscheiding en online machine.

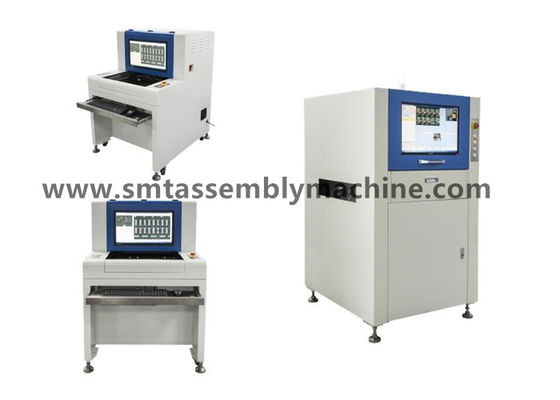

Off-line modellen: X1 de producten van het opsporingsflard, X3-opsporings insteekproducten;
Online modellen: X5 de producten van het de opsporingsflard van de camerafoto, X6-de opsporings insteekproducten van de camerafoto.
Krachtige softwarefunctionaliteit
◆Kleurenextractie, de statistische analyse van de de Kleurenafstand van het analyse◆ aflezen van grafische tekens (optisch lezen) ◆
◆IC-analyse van de de analyse◆ Helderheid van het brug◆ de Zwart-witte soortelijke gewicht
◆De grafische CAD van de gelijkenisanalyse ◆ statistische functie van SPC van de gegevensinvoer ◆
Ontwerp van de precisie het mechanische structuur
◆De hoge basis van de starheidsmachine, redelijk mechanisch zwaartepunt, kleine trilling tijdens verrichting, mooie en grootmoedige verschijning
◆De gidsspoor van de precisieschroef, draadspoor
◆Precisie automatische inrichting, gemakkelijke en snelle het laden en het leegmaken PCB
◆Uitstekende assemblagetechnologie om het stabiele gebruik te verzekeren en met lange levensuur van de gehele machine.
Stabiele elektrocontrole
◆Servoaandrijvingssysteem, stabiel en rijp
◆LS rijpe en stabiele motiecontrole
◆Het EPIX geavanceerde beeld vangen en de verwerkingstechnologie
◆Stabiele diverse elektroapparaten van OMRON, lange levensduur
◆LAAP-de ankerketting van de hoog-flexibiliteitsbelemmering, de levensduur kan 5 miljoen tot 8 miljoen keer bereiken
◆Kringsstabiliteit, gemakkelijk onderhoud, veiligheid.
Wetenschappelijk lichtbronontwerp
◆De lichtgevende dioden van Philips
◆De algemene verwerkingstechnologie verzekert de nauwkeurigheid van de hoek van de lichtbronverlichting
◆Strikte helderheidsopsporing
◆Strikte het verouderen test, gewaarborgd levensduur van 50.000 uren
◆Het wetenschappelijke gebruik van drie-kleur licht principe, kan tot de component huidige verschillende kleuren van het lichaam en het soldeersel bij verschillende hoeken maken om nauwkeurige opsporingsdoeleinden te bereiken.
Apparatenparameters en configuratie
Functionele Specificaties | |
Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
Camera | Volledige kleuren slimme digitale camera |
Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm de Norm van de Opsporings< 270ms=""> snelheid: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Facultatieve Opsporings<260ms> snelheid: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Facultatieve Opsporings< 240ms=""> snelheid: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
Afstandsbediening | Verre verrichting, bekijkend, beginnend of tegenhoudend machine lopen, die programma's, enz. wijzigen op om het even welk ogenblik, altijd en overal, overal door TCP/IP-netwerk |
Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
besturingssysteem | Windows7 Beroeps |
Controleer de resultaatoutput | 22 duimlcd monitor |
Systeemspecificaties | |
PCB-groottewaaier | (Maximum) 50×50mm (Min) ~430×330mm |
PCB-diktewaaier | 0,3 tot 5 mm |
PCB-het vastklemmen de ontruiming van de systeemrand | BOVENKANT: 3,5 mm-Bodem: 3,5 mm |
Maximumpcb-gewicht | 3KG |
Flex PCB | <5mm or="" 2=""> |
De bovenkant en de bodem netto hoogte van PCB | De Hoogste Kant van PCB: de Bodemkant van 30 mm-PCB: 60 mm |
Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
Transportbandhoogte boven de grond | 850 tot 920 mm |
Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
Apparatengewicht | ONG. 350KG |
De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
