Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

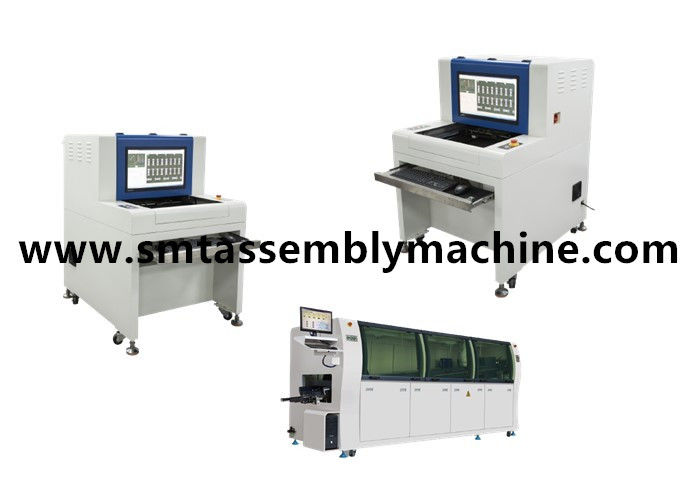

Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
---|---|---|---|
Afmeting: | 1070*900*1310mm | Controle: | van de plaatmachine na golf het solderen |
Opsporingsmethode: | SPC van de statistiekenfunctie | Opsporingsdekking: | foutomzet |
Hoog licht: | Aoimachine van PCBAS smt,Bluetooth-aoimachine van de Oortelefoonraad smt,Off-line AOI Machine |
Hi-Tech van Shenzhenwanbo Co., Ltd is een professionele elektronische materiaalfabrikant die R&D, productie en verkoop integreren, die produceren: AOI-het testen materiaal, AI insteekmachine, golf het solderen, terugvloeiing het solderen, verbindingsplatform, automatische het laden en het leegmaken machine, het stapelen machine, hoekmachine en ander materiaal; Het pakhuis heeft tweedehands materiaal: Panasonic-plaatsingsmachine, Yamaha-plaatsingsmachine, JUKI-plaatsingsmachine, Samsung-plaatsingsmachine, binnenlandse EZ-Pas plaatsingsmachine, binnenlandse de plaatsingsmachine van de platformmachine, drukmachine, terugvloeiing solderend en ander ondersteunend materiaal; Het pakhuis heeft toebehoren: motoren, raad, laserhoofden, toebehorenvoeder, pijpen, enz.
De functie van AOI-het testen materiaal is PCBA-de producten met gebreken van de raadscontrole te ontdekken.
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
Na SMT-oven: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
De lijnmachine van de materiaalscheiding en online machine.
Off-line modellen: X1 de producten van het opsporingsflard, X3-opsporings insteekproducten;
Online modellen: X5 de producten van het de opsporingsflard van de camerafoto, X6-de opsporings insteekproducten van de camerafoto.
De plaatsingsmachine van de Fujifilmfuji volledige waaier:
CP reeks, XP-reeks, NXT-reeks M3, de reeks van M6 en AIMEX-, CP reeks
De modellen van de machines van de hoge snelheidsmodule zijn als volgt (high-end van Fujifilm machines):
NXT M3, M3S, M3 II, M3IIC, M3 III, M3 IIIC, M6, M6 II, M6 IIC, M6 III, M6 IIIC
NXT heeft de generatie van NXT I/NXT II/NXT III/respectively NXT, de generatie van NXT II, de generatie van NXT III, verscheen de eerste generatie in 2004, verscheen de tweede generatie in 2009, en de derde generatie verscheen in 2013.
De multifunctionele machinemodellen met gemiddelde snelheid zijn als volgt (XPF-reeks): Xpf-l, xpf-w, xpf-s, dat in 2008 verscheen.
CP/xp zijn de reeksmodellen Fujifilm-de oudere reeksen van de plaatsingsmachine, zoals het omvatten van CP732/CP742/CP842 en andere modellen,
Deze reeks modellen is momenteel in omloop op de markt is vrij klein, is het jaar minder vrij lang, het algemene gebruik van de plaatsingsfabriek, omdat de nauwkeurigheid van plaatsing niet te hoog is,
zijn vrij grote materialen, zoals 0603 en hierboven, is huidige heersende stroming 0402/0201 elektronische componentenplaatsing niet ideaal.
De modellen van de machines van het hoge snelheidstorentje zijn als volgt (CP reeks, zoals de naam impliceert, een flardmodel is dat hoofdzakelijk SPAANDER) speelt:
CP6, CP642E, CP642ME, CP643E, CP643ME;
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME;
CP842E, CP842ME
XP-reeksmodellen XP241, XP242, XP243;
XP-de reeksen zijn verdeeld in XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
NXT-reeks
De Fujifilmnxt reeks is momenteel het heersende stromingsmodel in de Fujifilm-markt, kiezen vele elektronische verwerkingsfabrieken de modellen van M3III/M6III twee als keus van elektronische verwerking.
Momenteel, is M3/M6 ontwikkeld tot de derde generatie van middel/hoge snelheidsmachines, en vele verwerkingsinstallaties in de markt worden gebruikt om de elektronika van de consument te maken. De minimumplaatsingsnauwkeurigheid kan aan 01005 en 0201 worden geplaatst.
AIMEX-reeks
De Fujifilmaimex reeks behoort tot nieuwe reeks van Fujifilm de vrij, en er is relatively few binnen omloop in de tweedehandse markt, volgens verschillende producten
Kies verschillende plaatsingshoofden, verschillende plaatsing hoofdcph aan verschillende plaatsingssnelheid beantwoorden en capaciteit die.
Modellen van de de machinereeks van de Fujifilmplaatsing zijn talrijk, zijn modellen ook talrijk, naast Fujifilm-plaatsingsmachine en GL, is GP reeksmodellen, GL een automaatreeks, GP is een reeks van de drukmachine, maar de industrie wordt minder gebruikt,
De CP reeks is de reeks met het grootste aantal Fujifilm-modellen, en de NXT-reeks is momenteel het meest gebruikt op de markt
De machine van de Fujifilmplaatsing en Siemens, Panasonic-plaatsingsmachine, behoren tot de industrie „Troïka“ van de plaatsingsmachine, is deze drie merken van plaatsingsmachine in het marktaandeel ook het hoogst,
Daarom is de keus van plaatsingsmachine met hoog marktaandeel, of het de technische diensten of machinetoebehoren is, vrij gemakkelijk te vinden, en het is meer gewaarborgd voor naverkoop.
Apparatenparameters en configuratie
Functionele Specificaties | |
Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
Camera | Volledige kleuren slimme digitale camera |
Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm de Norm van de Opsporings< 270ms=""> snelheid: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Facultatieve Opsporings<260ms> snelheid: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Facultatieve Opsporings< 240ms=""> snelheid: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
Afstandsbediening | Verre verrichting, bekijkend, beginnend of tegenhoudend machine lopen, die programma's, enz. wijzigen op om het even welk ogenblik, altijd en overal, overal door TCP/IP-netwerk |
Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
besturingssysteem | Windows7 Beroeps |
Controleer de resultaatoutput | 22 duimlcd monitor |
Systeemspecificaties | |
PCB-groottewaaier | (Maximum) 50×50mm (Min) ~430×330mm |
PCB-diktewaaier | 0,3 tot 5 mm |
PCB-het vastklemmen de ontruiming van de systeemrand | BOVENKANT: 3,5 mm-Bodem: 3,5 mm |
Maximumpcb-gewicht | 3KG |
Flex PCB | <5mm or="" 2=""> |
De bovenkant en de bodem netto hoogte van PCB | De Hoogste Kant van PCB: de Bodemkant van 30 mm-PCB: 60 mm |
Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
Transportbandhoogte boven de grond | 850 tot 920 mm |
Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
Apparatengewicht | ONG. 350KG |
De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
