Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
---|---|---|---|
Afmeting: | 1070*900*1310mm | Controle: | Ontdek de Bluetooth-hoofdtelefoonraad |
Opsporingsmethode: | Zelf-gebouwde componenten standaardbibliotheek | Opsporingsdekking: | Minder tin, kortsluiting, verontreiniging |
Hoog licht: | Auto het Laden Stootkussen AOI Inspection Machine,Oogst en Plaats AOI Inspection Machine,Off-line aoimachine voor PCB |

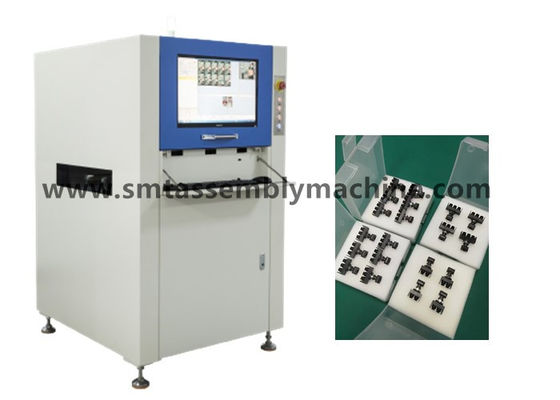

De functie van AOI-het testen materiaal is PCBA-de producten met gebreken van de raadscontrole te ontdekken.
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
Na SMT-oven: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
De lijnmachine van de materiaalscheiding en online machine.
Off-line modellen: X1 de producten van het opsporingsflard, X3-opsporings insteekproducten;
Online modellen: X5 de producten van het de opsporingsflard van de camerafoto, X6-de opsporings insteekproducten van de camerafoto.

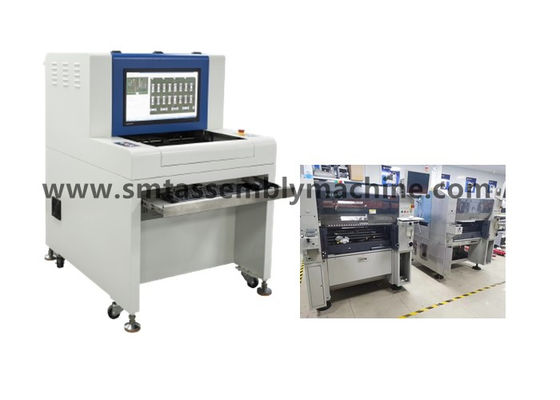

Oogst en plaats het materiaal JUKI2050 Off-line AOI sz-X3 ontdekt de het laden plaat
AOI-functie: Efficiënt de opsporingstarief van AOI: over 99% (handopsporingstarief: ongeveer 70%);
Verminder arbeid: 2-4 mensen per productielijn, hoge opsporingsefficiency;
Door de SPC-functie, kunnen de procestekorten nauwkeurig worden geteld en effectief worden gecontroleerd;
De stabiliteit is veel hoger dan handarbeid, en het gebruik op lange termijn kan de totale kost beduidend verminderen;
Het kan de uitvoerige sterkte van het bedrijf verbeteren en effectief zijn algemeen concurrentievermogen verbeteren.
Geschiedenis van YAMAHA-de producten van de plaatsingsmachine
1984: YAMAHA IM (Intelligente Machines) Afdeling ontwikkelt met succes de „plaatsingsmachine“ en begint het in Japan te verkopen
1987: YM4600S, YM6000S, en YM6000T werden tentoongesteld bij NEPCON JAPAN, Japan, en YM1000D ging op verkoop
1988: YAMA-OEM „PHILIPS“ VAN DE PLAATSINGSmachine BEGINT VERKOOP OVERZEE
1989: Visuele groeperingstechnologie - YM3000V gaat op verkoop
1990: De Hyperreeks - YM66S, YM84S, YM100VP - ging op verkoop
1993: YV112, een volledig-visueel erkenningsapparaat, ging op verkoop
1994: YVL80 gaat op verkoop
1995: YV120 gaat op verkoop
1995: YV112II gaat op verkoop
1995: YV100, YVL88, YV86D, YV100D ga op verkoop
1997: Volledige visuele erkenningsapparaten - YV100II, YVL88II, YV64, YV112III en YV64D gaan op verkoop
1997: De cumulatieve productie van 5.000 „Yamaha“ oppervlakte zet machines op
1998: De cumulatieve productie van 2.000 „PHILIPS“ oppervlakte zet machines op
1999: De modulaire hoge snelheidsmachines – YV100X, YV88X, YV100XT en HSDX – gaan op verkoop
2000: Yamaha IM verwerft Tenyru, Japan, een beroemde de machinefabrikant van de spaanderplaatsing in Japan, en vestigt een nieuw bedrijf opnieuw, pulseer ik, Japan
2000: Modulaire hoge snelheidsmachine - de machine van de de hoge snelheidsdruk van YV180X en „van de precisie“ - YVP - begon met verkoop
2001: De cumulatieve productie van oppervlakte 10.000 zet machines op
2001: De modulaire hoge snelheidsmachines, YV100Xg, YV88Xg, YV100XTg, YV180Xg en HSDXg gaan op verkoop
2002: De modulaire minicomputers – DRIE M „YT16“ en „Loodvrije de drukmachine van de precisiehoge snelheid“ – YVP-Xg gaan op verkoop
2003: Hybride Placer, de SEMI en hybride plaatsingsmateriaal van SMT - de Kubus gaat op verkoop
2004: De modulaire ultra-hoog-snelheidsmachine YG200 gaat op verkoop
2004: Modulaire ultra-hoog-snelheidsautomaat - YGD gaat op verkoop 2005: „Modulaire hoge snelheidsmachine“ - YG100 gaat op verkoop
2005: Modulaire aoi-YGI gaat op verkoop
2005: De modulaire ultra-hoog-precisie multifunctionele machine – YG88 gaat op verkoop
2007: De modulaire machine van de ultra-hoog-snelheidsplaatsing – YG300 gaat op verkoop
2008: De modulaire machine van de hoge snelheidsplaatsing – YG12 gaat op verkoop
2009: De modulaire high-precision multifunctionele machine – YG12F gaat op verkoop
2009: De modulaire machine van de ultra-hoog-snelheidsplaatsing – YS24 & YS24X gaan op verkoop
2012: De YSM40-high-density machine van de moduleplaatsing wordt gelanceerd
2013: Hoge snelheid het uitdelen machine - gelanceerde YSD
2014: De krachtige compacte de drukmachine van YCP10 en Z: De krachtige compacte de drukmachine wordt van LEX gelanceerd
2015: De machine YSM40 wordt van de ultra-hoog-snelheidsplaatsing gelanceerd
2015: YSM20, officieel gelanceerde Z.LEX
2016: Snelste YSM40R van de wereld per eenheidsgebied werd vrijgegeven
2017: YSM10, YSM20R ging officieel op verkoop.
In 2019, YRM20-plaatsingsmachine, werd de hoogste machine van de de moduleplaatsing van de prestaties ultra-hoog-snelheid gezet op verkoop.
Sz-Xde Technische parameters van1/X3 van off-line optisch de inspectiemateriaal van AOI
Functionele Specificaties | |
Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
Camera | Volledige kleuren slimme digitale camera |
Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm de Norm van de Opsporings< 270ms=""> snelheid: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Facultatieve Opsporings<260ms> snelheid: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Facultatieve Opsporings< 240ms=""> snelheid: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
Afstandsbediening | Verre verrichting, bekijkend, beginnend of tegenhoudend machine lopen, die programma's, enz. wijzigen op om het even welk ogenblik, altijd en overal, overal door TCP/IP-netwerk |
Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
besturingssysteem | Windows7 Beroeps |
Controleer de resultaatoutput | 22 duimlcd monitor |
Systeemspecificaties | |
PCB-groottewaaier | (Maximum) 50×50mm (Min) ~430×330mm |
PCB-diktewaaier | 0,3 tot 5 mm |
PCB-het vastklemmen de ontruiming van de systeemrand | BOVENKANT: 3,5 mm-Bodem: 3,5 mm |
Maximumpcb-gewicht | 3KG |
Flex PCB | <5mm or="" 2=""> |
De bovenkant en de bodem netto hoogte van PCB | De Hoogste Kant van PCB: de Bodemkant van 30 mm-PCB: 60 mm |
Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
Transportbandhoogte boven de grond | 850 tot 920 mm |
Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
Apparatengewicht | ONG. 350KG |
De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
