PCBAS automatiseerde Optische Inspectie automatisch controleert Controlekwaliteit van Selfie Rod Plate
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Ontdek selfie stokplaten |
| Opsporingsmethode: | Zwart-witte soortelijk gewichtanalyse | Opsporingsdekking: | Meer tin, tingat, minder tin Tin Cave |
| Hoog licht: | PCBAS automatiseerde optische inspectiemachine,snel geautomatiseerde optische inspectiemachine,Het off-line materiaal van de aoiinspectie |
||

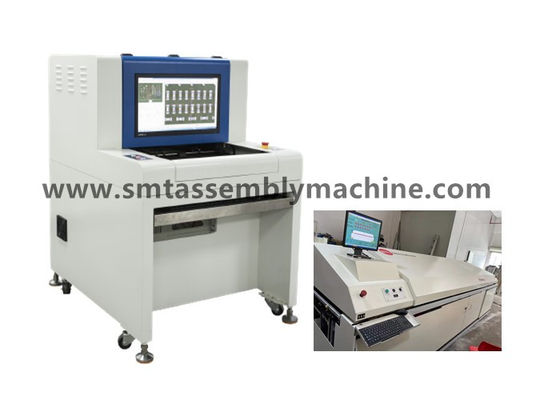

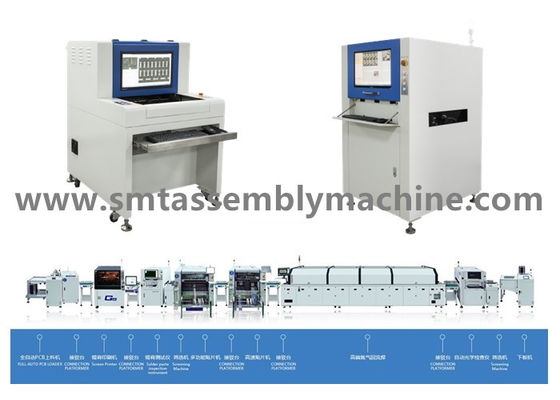

Het optische het testen van AOI materiaal controleert de controlekwaliteit van de plaat van de selfiestaaf
Van het de opsporingsapparaat sz-X3 van SMT de Off-line AOI van de controlesusb kortsluiting van de de ventilatorraad
Van het de inspectiemateriaal van SMT het Off-line AOI sz-X3 van de de controlesventilator de kringsraad solderen
Off-line de Auto van de de Visieinspectie van AOI sz-X3 het Laden Stootkussenoogst en Plaatsmateriaal Yamaha YS20
Hi-Tech van Shenzhenwanbo Co., Ltd is een professionele elektronische materiaalfabrikant die R&D, productie en verkoop integreren, die produceren: AOI-het testen materiaal, AI insteekmachine, golf het solderen, terugvloeiing het solderen, verbindingsplatform, automatische het laden en het leegmaken machine, het stapelen machine, hoekmachine en ander materiaal; Het pakhuis heeft tweedehands materiaal: Panasonic-plaatsingsmachine, Yamaha-plaatsingsmachine, JUKI-plaatsingsmachine, Samsung-plaatsingsmachine, binnenlandse EZ-Pas plaatsingsmachine, binnenlandse de plaatsingsmachine van de platformmachine, drukmachine, terugvloeiing solderend en ander ondersteunend materiaal; Het pakhuis heeft toebehoren: motoren, raad, laserhoofden, toebehorenvoeder, pijpen, enz.
AOI-testmateriaal om PCBA-raad te ontdekken:
Meer tin, minder tin, tingaten, kortsluiting, geen spelden, enz.
Na SMT-oven: ontbrekende delen, verkeerde opstelling, deelfout, polariteitsomkering, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
AOI-functie: Efficiënt de opsporingstarief van AOI: over 99% (het handopsporingstarief is over 70%);
Verminder arbeid: 2-4 mensen per productielijn, hoge testende efficiency;
Door de SPC-functie, kunnen de procestekorten nauwkeurig worden geteld en effectief worden gecontroleerd;
AOI-principe: Gebruik moderne optische principes en digitale cameratechnologie om foto's in real time van ontdekte voorwerpen te nemen,
Analyseer en verwerk de gevangen beelden door computers en gespecialiseerde software, en produceer automatisch opsporingsresultaten.
De stabiliteit is veel hoger dan handarbeid, en het gebruik op lange termijn kan de totale kost beduidend verminderen;
De volledige waaier van YAMAHA van plaatsingsmachines:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
De machine van de de volledige waaierplaatsing van Samsung:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Sz-Xde Technische parameters van1/X3 van off-line optisch de inspectiemateriaal van AOI
| Functionele Specificaties | |
| Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
| Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
| Camera | Volledige kleuren slimme digitale camera |
| Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm de Norm van de Opsporings< 270ms=""> snelheid: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Facultatieve Opsporings<260ms> snelheid: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Facultatieve Opsporings< 240ms=""> snelheid: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
| lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
| Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
| Afstandsbediening | Verre verrichting, bekijkend, beginnend of tegenhoudend machine lopen, die programma's, enz. wijzigen op om het even welk ogenblik, altijd en overal, overal door TCP/IP-netwerk |
| Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
| Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Beroeps |
| Controleer de resultaatoutput | 22 duimlcd monitor |
| Systeemspecificaties | |
| PCB-groottewaaier | (Maximum) 50×50mm (Min) ~430×330mm |
| PCB-diktewaaier | 0,3 tot 5 mm |
| PCB-het vastklemmen de ontruiming van de systeemrand | BOVENKANT: 3,5 mm-Bodem: 3,5 mm |
| Maximumpcb-gewicht | 3KG |
| Flex PCB | <5mm or="" 2=""> |
| De bovenkant en de bodem netto hoogte van PCB | De Hoogste Kant van PCB: de Bodemkant van 30 mm-PCB: 60 mm |
| Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
| Transportbandhoogte boven de grond | 850 tot 920 mm |
| Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
| X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
| Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
| Apparatengewicht | ONG. 350KG |
| De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
| Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
| Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
