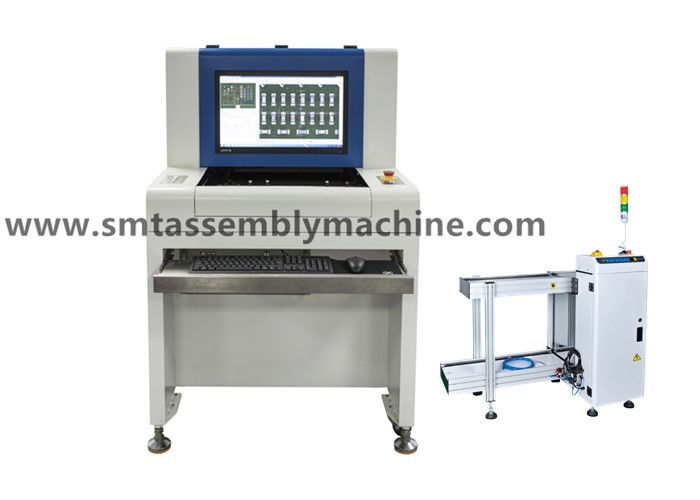

De Raad van de hoge snelheids1d SMT AOI Machine Checks Computer Monitor Macht
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | De machtsstrook van de computermonitor |
| Opsporingsmethode: | De analyse van het beeldcontrast | Opsporingsdekking: | De elementen van de de machtsraad van de computermonitor |
| Hoog licht: | 1D SMT AOI Machine,Hoge snelheid SMT AOI Machine,De hoge snelheid automatiseerde Optisch Inspectiemateriaal |
||
De geautomatiseerde optische inspectie SMT AOI controleert de de machtsraad van de computermonitor
Automatiseerde de visuele inspectie van de tabletpcba raad het optische flard van SMT van inspectieaoi
Test de optische de inspectiemachine AOI van SMT de kwaliteit van de printerpcba raad
De openlucht van de schijnwerpervermogenssturing off-line AOI sz-X3 visuele opsporing van de de raadsonderdompeling Yamaha YS24
Veroorzaakt High-tech Co. van Shenzhenwanbo, Ltd AOI-testmateriaal, AI insteekmachine, golf het solderen, terugvloeiing het solderen het solderen, verbindingsplatform, automatische lader, stapelaar, hoekmachine en ander materiaal;
Verkoop van tweedehandse mounters: Matsushitamounters, Yamaha-mounters, JUKI-mounters, Samsung-mounters, binnenlandse EZ-pasmounters en binnenlandse platformmounters, drukmachines, terugvloeiing het solderen solderend en ander ondersteunend materiaal;
Toebehorenverkoop: motoren, platen, laserhoofden, toebehorenvoeder, pijpen, enz.
Krachtige softwarefunctionaliteit
1. Kleurenextractie, statistische analyse, statistische de functie van SPC off-line programmering;
2. Het Aflezen van grafische tekens (optisch lezen). Het aftasten van de het beheersstreepjescode van het verrichtingsniveau;
3. De analyse van de kleurenafstand, multimachineinterconnectie, zwart-witte soortelijk gewichtanalyse
4. IC-standaardbibliotheek van de brug de zelf gebouwde component;
5. Automatische erkenning en opsporing van de bodem van helderheidsanalyse;
6. CAD de gegevens voeren functie in, die kan dagelijks produceren en uitvoeren, weekblad, en maandelijkse rapporten;
7. De analyse van de grafiekgelijkenis voor multipaneelopsporing.
Van LEIDENE de spaanderlens lampparels
Optimale voorwaarden 0,155 seconden/spaander (23300CPH)
Yamaha-plaatsingsmachine
Zuigingspijp
Yamaha-toebehoren
SMT-plaatsingsmachine
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
De plaatsingsmachine van Yamaha YV100Xe
In-machinemening
Machinevertoning
SMT-flardlijn
SMT-de vertoning van het productielijnmateriaal
SMT-flarden en inspectiemateriaal
Hoog Licht: oogst en plaats vacuümpijp, smt voeder
Panasonic-van de de reeksplaatsing van cm van de plaatsingsmachine de machine en de toebehoren
de machine van de componentenplaatsing
Middel en hoge snelheidsplaatsingsmachine
SMT-plaatsingsmachine
Panasonic-plaatsingsmachine
Yamaha-plaatsingsmachine
Samsung-plaatsingsmachine
JUKI-plaatsingsmachine
Sz-X1/X3Technical-parametersvanoff-lineoptischdeinspectiemateriaalvanAOI
| Functionele Specificaties | |
| Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
| Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
| Camera | Volledige kleuren slimme digitale camera |
| Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm Opsporingssnelheid< 270ms=""> Norm: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Opsporingssnelheid<260ms> Facultatief: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Opsporingssnelheid< 240ms=""> Facultatief: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
| lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
| Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
| Speciale eigenschappen | De veelvoudige programma's lopen tegelijkertijd, programma van het steun het automatische rappel; 0-359° roterende delen (in 1°) |
| Het minimale deel testen | 10µm: 01005chip & 0.3pitch IC |
| SPC en procesregelgeving | De gegevens van de verslagtest door het proces en voeren statistieken uit en de analyse, om het even welk gebied kan productiestatus en kwaliteitsanalyse bekijken, en output Excel, Txt en andere bestandsindelingen |
| Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
| Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Beroeps |
| Controleer de resultaatoutput | 22 duimlcd monitor |
| Systeemspecificaties | |
| Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
| Transportbandhoogte boven de grond | 850 tot 920 mm |
| Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
| X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
| Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
| Apparatengewicht | ONG. 350KG |
| De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
| Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
| Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
