Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
---|---|---|---|
Afmeting: | 1070*900*1310mm | Streepjescodesysteem: | 1D of 2D code |
Afstandsbediening: | Via TCP/IP-netwerk | Programmeringswijze: | Handboek en CAD de gegevensinvoer |
Hoog licht: | 1D AOI Inspection Machine,PCBA AOI Inspection Machine,2D AOI Machine |
Hi-Tech van Shenzhenwanbo Co., Ltd is een professionele elektronische materiaalfabrikant die R&D, productie en verkoop integreren, die produceren: AOI-het testen materiaal, AI insteekmachine, golf het solderen, terugvloeiing het solderen, verbindingsplatform, automatische het laden en het leegmaken machine, het stapelen machine, hoekmachine en ander materiaal; Het pakhuis heeft tweedehands materiaal: Panasonic-plaatsingsmachine, Yamaha-plaatsingsmachine, JUKI-plaatsingsmachine, Samsung-plaatsingsmachine, binnenlandse EZ-Pas plaatsingsmachine, binnenlandse de plaatsingsmachine van de platformmachine, drukmachine, terugvloeiing solderend en ander ondersteunend materiaal; Het pakhuis heeft toebehoren: motoren, raad, laserhoofden, toebehorenvoeder, pijpen, enz.

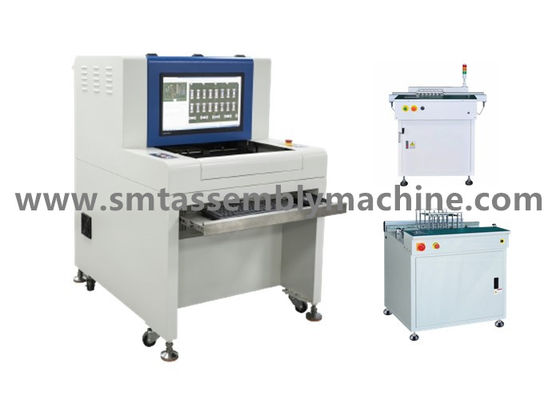

Sz-X1/X3 off-line AOI Product-inleiding
1.AOI principe: analyseren de gebruiks moderne optische principes en de digitale cameratechnologie om het ontdekte voorwerp in realtime te schieten, en verwerken het gevangen beeld door computer en speciale software, en produceren automatisch opsporingsresultaten.
2. AOI-functie: Efficiënt de opsporingstarief van AOI: meer dan 99% (handopsporingstarief: ongeveer 70%);
Verminder arbeid: 2-4 mensen/productielijn, hoge opsporingsefficiency;
Door de SPC-functie, kunnen de procestekorten nauwkeurig worden geteld en kunnen effectief worden gecontroleerd;
De stabiliteit is veel hoger dan dat van arbeid, gebruik op lange termijn, de uitvoerige kosten beduidend kan worden verminderd;
Het kan de uitvoerige sterkte van het bedrijf verbeteren en effectief het algemene concurrentievermogen van het bedrijf verbeteren.
3. AOI-voordelen:
1) Inspectablepunten:
Na golf het solderen van het ONDERDOMPELINGSplug-in: meer tin, minder tin, tingat, kortsluiting, speldt niet uit, enz.
SMT: ontbrekende delen, verkeerde opstelling, verkeerde delen, polariteitsomgekeerde, breuk, verontreiniging, minder tin, meer tin, kortsluiting, het virtuele solderen, enz.
2) Krachtige softwareeigenschappen
◆Kleurenextractie, de statistische analyse van de ◆Colorafstand van de analyse ◆Character erkenning (optisch lezen)
◆IC die ◆ Zwart-witte ◆Luminanceanalyse overbruggen van de soortelijk gewichtanalyse
◆Grafische CAD van de gelijkenisanalyse ◆ de statistiekenfunctie van SPC van de gegevensinvoer ◆
◆Van de het beheers◆ Streepjescode van het verrichtingsniveau het aftasten ◆ Off-line programmering
◆CAD de gegevens functioneren ◆Automatic identificatie en opsporing van de opsporing van het bodem◆ multi-Paneel
◆Zelf-Gebouwde de componenten standaardbibliotheek ◆ van de multi-machineinterconnectie kan de ◆ het dagelijks, wekelijkse produceren en uitvoeren en maandelijkse rapporten
◆Kan met veelvoudige onderhoudsposten worden verbonden
3) Ontwerp van de precisie het mechanische structuur
◆De hoge basis van de starheidsmachine, redelijk mechanisch zwaartepunt, kleine trilling tijdens verrichting, mooie en grootmoedige verschijning
◆De gidsspoor van de precisieschroef, draadspoor
◆Precisie automatische inrichting, gemakkelijke en snelle het laden en het leegmaken PCB
◆Uitstekende assemblagetechnologie om het stabiele gebruik te verzekeren en met lange levensuur van de gehele machine.
4) Stabiele elektrocontrole
◆Servoaandrijvingssysteem, stabiel en rijp
◆LS rijpe en stabiele motiecontrole
◆Het EPIX geavanceerde beeld vangen en de verwerkingstechnologie
◆Stabiele diverse elektroapparaten van OMRON, lange levensduur
◆LAAP-de ankerketting van de hoog-flexibiliteitsbelemmering, de levensduur kan 5 miljoen tot 8 miljoen keer bereiken
◆Kringsstabiliteit, gemakkelijk onderhoud, veiligheid.
5) Wetenschappelijk lichtbronontwerp
◆De lichtgevende dioden van Philips
◆De algemene verwerkingstechnologie verzekert de nauwkeurigheid van de hoek van de lichtbronverlichting
◆Strikte helderheidsopsporing
◆Strikte het verouderen test, gewaarborgd levensduur van 50.000 uren
◆Het wetenschappelijke gebruik van drie-kleur licht principe, kan tot de component huidige verschillende kleuren van het lichaam en het soldeersel bij verschillende hoeken maken om nauwkeurige opsporingsdoeleinden te bereiken.
SMT-Automatische flardlijn
SMT-de flarden van de vertoningssmt van het productielijnmateriaal en inspectiemateriaal
Hoog Licht: oogst en plaats vacuümpijp, smt voeder
Panasonic-van de de reeksplaatsing van cm van de plaatsingsmachine de machine en de toebehoren
de machinemiddel van de componentenplaatsing en de machine van de hoge snelheidsplaatsing
SMT-de plaatsingsmachine van Panasonic van de plaatsingsmachine
Samsung-de plaatsingsmachine van de plaatsingsmachine JUKI
volledig automatische volledig-automatiseringslader en Losinstallatie
Lader Automatische volledig-Automatische losinstallatie
Automatische Losinstallatie 2 het laden insteek de machineonderdompeling van de doosonderdompeling
De dokkende van de bufferpcb van machinepcb buffer van PCB Multifunctionele
Multifunctionele PCB-buffermachine
De Golf solderende machine van de golf solderende machine
Insteek de kabelonderdompeling van de volledig-automatische insteeklijnonderdompeling
De volledig automatische oplossing van de ONDERDOMPELINGS insteeklijn
Loodvrije dubbel-golf solderende machine
Van LEIDENE van de de spaanderlens lampparels de Zuigingspijp
Optimale voorwaarden 0,155 seconden/spaander (23300CPH)
Yamaha-de toebehoren van Yamaha van de plaatsingsmachine
SMT-plaatsingsmachine Yamaha YSM20 Yamaha YSM10
De plaatsingsmachine van Yamaha YV100II Yamaha YV100Xe Yamaha
De plaatsingsmachine van Yamaha YV100Xe

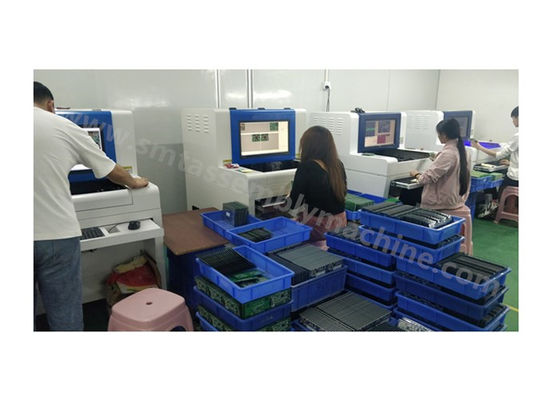

De Machinevertoning van de in-machinemening
Sz-X1/X3Technical-parametersvanoff-lineoptischdeinspectiemateriaalvanAOI
Functionele Specificaties | |
Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
Camera | Volledige kleuren slimme digitale camera |
Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm Opsporingssnelheid< 270ms=""> Norm: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Opsporingssnelheid<260ms> Facultatief: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Opsporingssnelheid< 240ms=""> Facultatief: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
Speciale eigenschappen | De veelvoudige programma's lopen tegelijkertijd, programma van het steun het automatische rappel; 0-359° roterende delen (in 1°) |
Het minimale deel testen | 10µm: 01005chip & 0.3pitch IC |
SPC en procesregelgeving | De gegevens van de verslagtest door het proces en voeren statistieken uit en de analyse, om het even welk gebied kan productiestatus en kwaliteitsanalyse bekijken, en output Excel, Txt en andere bestandsindelingen |
Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
besturingssysteem | Windows7 Beroeps |
Controleer de resultaatoutput | 22 duimlcd monitor |
Systeemspecificaties | |
Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
Transportbandhoogte boven de grond | 850 tot 920 mm |
Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
Apparatengewicht | ONG. 350KG |
De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
