Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

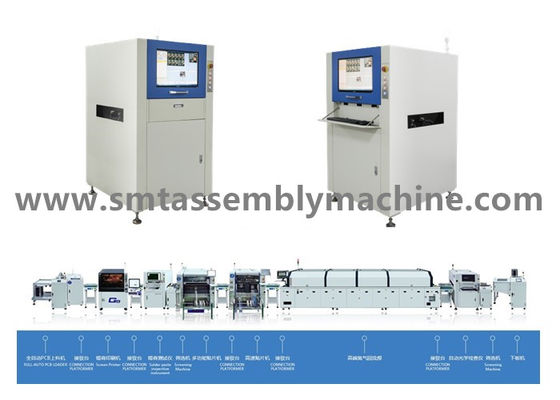

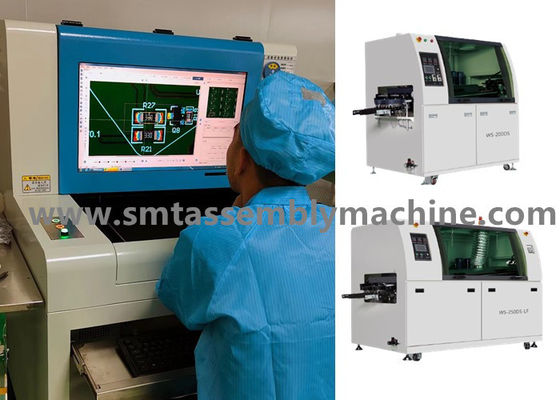

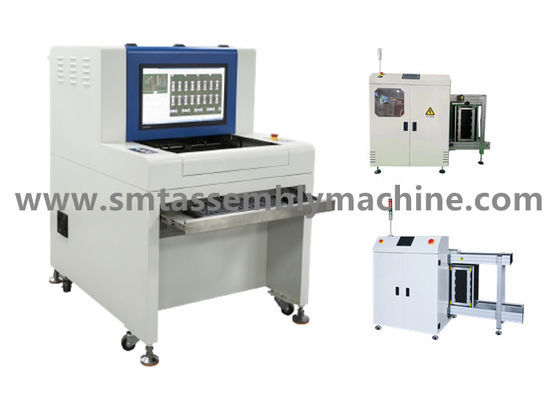

Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
---|---|---|---|
Afmeting: | 1070*900*1310mm | Macht: | <1kw> |
Gewicht: | 380KG | Garantie: | 365 Dagen |
Hoog licht: | Computer AOI Inspection Machine,Ce AOI Inspection Machine,Computer AOI Machine |
Hi-Tech van Shenzhenwanbo Co., Ltd is een professionele elektronische materiaalfabrikant die R&D, productie en verkoop integreren, die produceren: AOI-het testen materiaal, AI insteekmachine, golf het solderen, terugvloeiing het solderen, verbindingsplatform, automatische het laden en het leegmaken machine, het stapelen machine, hoekmachine en ander materiaal; Het pakhuis heeft tweedehands materiaal: Panasonic-plaatsingsmachine, Yamaha-plaatsingsmachine, JUKI-plaatsingsmachine, Samsung-plaatsingsmachine, binnenlandse EZ-Pas plaatsingsmachine, binnenlandse de plaatsingsmachine van de platformmachine, drukmachine, terugvloeiing solderend en ander ondersteunend materiaal; Het pakhuis heeft toebehoren: motoren, raad, laserhoofden, toebehorenvoeder, pijpen, enz.
Hi-Tech van Shenzhenwanbo Co., Ltd heeft een hoger ingenieursteam die met rijke onderhoudservaring, zich in het verstrekken van een reeks van de software van de plaatsingsmachine en het hardwareonderhoud en oplossen van problemen specialiseren. Het omvat JUKI-laserhoofd, cpu-motherboard sub-cpu raad, de asbestuurder van de aandrijvingsraad X/Y/Z/T, hoofdraad, besturingselement voor afbeeldingkaart, I/O raad, de servomotor van JUKI, camera, vertoningstouch screen, servomotor en hoofdzakelijk andere onderhoud en vervangingsdiensten. De prijzen van het bedrijf zijn redelijk, volstaan de pakhuistoebehoren, is de onderhoudscyclus kort, is het éénmalige tarief van het reparatiesucces hoog, en het Deltagebied van de Parelrivier kan het huis-aan-huisinstallatie, opdragen, onderhoud en onderhoud verstrekken.
Ons bedrijf heeft tweedehandse plaatsingsmachines lange tijd, de korte tijd van het machinegebruik, goed onderhoud, goede productietoestand, verstrekt modelreserve overzee geïntroduceerd, is het prijsvoordeel duidelijk, specialiseert het bedrijf zich in plaatsingsmachines, insteekmachines, het perifere materiaal van SMT en toebehoren recyclerend, handel, onthaal om te raadplegen!
Hi-Tech van Shenzhenwanbo Co., Ltd hangt het principe van eerlijkheid, eenvoud, pragmatisme en bescheidenheid aan, hangt het principe om naar waarheid van feiten aan te streven, gebruikt producten als middel, en keurt de nieuwe vorm van het creëren van IP de diensten als bedrijfsfilosofie goed, voorzien wij klanten van oplossingen om de maatschappelijke waarde van het bedrijf en het team te realiseren.
Geen wat waarschijnlijk weet SMD u? Maar wanneer het over SMT-plaatsingsmachines komt, kunnen vele mensen het weten.
Het verschil tussen SMD en SMT van SMT-plaatsingsmachine:
SMD is de afkorting van Oppervlakte Opgezette Apparaten, wat betekent: de oppervlakte zet apparaat op, is het SMT (de Oppervlakte zet op
Technologie) de componenten, met inbegrip van SPAANDER, SOPPEN etc., SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM.
De oppervlakte zet componenten op werd geïntroduceerd ongeveer twee decennia geleden en was voorgegaan in een nieuwe era. Van passieve componenten aan actieve componenten en geïntegreerde schakelingen,
Het eindresultaat is een oppervlakte opzet apparaat (SMD) dat via oogst-en-plaatsmateriaal kan worden geassembleerd.
Lange tijd, veronderstelde men dat alle loodcomponenten uiteindelijk in SMD-pakketten beschikbaar zouden zijn.
SMT is de afkorting van Oppervlakte opzet Technologie, wat betekent: de technologie van de oppervlakteassemblage, die momenteel de populairste technologie en het proces in de industrie van de elektronikaassemblage is.
SMT is een nieuwe generatie van elektronische assemblagetechnologie, die traditionele elektronische componenten in apparaten samenperst die slechts een paar tienden van de grootte zijn.
Dientengevolge, wordt de elektronische productassemblage gerealiseerd met hoogte - dichtheid, hoge betrouwbaarheid, miniaturisatie, lage kosten, en productieautomatisering.
Deze verkleinde component wordt geroepen: SMD-apparaat (of SMC, spaanderapparaat). De procesmethode om componenten op een gedrukte raadspcb te assembleren wordt genoemd het SMT-proces.
Sz-X1/X3Technical-parametersvanoff-lineoptischdeinspectiemateriaalvanAOI
Functionele Specificaties | |
Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
Camera | Volledige kleuren slimme digitale camera |
Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm Opsporingssnelheid< 270ms=""> Norm: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Opsporingssnelheid<260ms> Facultatief: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Opsporingssnelheid< 240ms=""> Facultatief: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
Speciale eigenschappen | De veelvoudige programma's lopen tegelijkertijd, programma van het steun het automatische rappel; 0-359° roterende delen (in 1°) |
Het minimale deel testen | 10µm: 01005chip & 0.3pitch IC |
SPC en procesregelgeving | De gegevens van de verslagtest door het proces en voeren statistieken uit en de analyse, om het even welk gebied kan productiestatus en kwaliteitsanalyse bekijken, en output Excel, Txt en andere bestandsindelingen |
Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
besturingssysteem | Windows7 Beroeps |
Controleer de resultaatoutput | 22 duimlcd monitor |
Systeemspecificaties | |
Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
Transportbandhoogte boven de grond | 850 tot 920 mm |
Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
Apparatengewicht | ONG. 350KG |
De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
De voordelen van aangepast Yamaha vormden zuigingspijp:
1. Aangepast volgens de grootte en de vorm van materialen om productieefficiency te verbeteren.
2. De oppervlakte van sommige die materialen is kleverig, en de zuigingspijp van gewone materialen wordt gemaakt kan geen materialen normaal nemen en plaatsen. In dit geval, kunnen wij het materiaal van het hoofd van de zuigingspijp volgens de bijzonderheid van de materialen selecteren om aan de productievereisten te voldoen.
3. Hoge precisie. Sommige materialen hebben vrij hoge eisen ten aanzien van de precisie van de zuigingspijp. Als de precisie niet kan worden gewaarborgd, zal het het werpen tarief zeer hoog zijn. Wij gebruiken ingevoerde precisiewerktuigmachines, en elke partij verzendingen van de zuigingspijp zal met het verschepende inspectierapport worden vastgemaakt om de kwaliteit van de zuigingspijp te verzekeren.
Merk | yamaha YV100II//YV100X-pijp | yamahays24 pijp | yamahayg200 pijp | YG100 pijp |
yamaha | yamaha 31A | yamaha 301A | yamaha 201 | yamaha 211A |
yamaha | yamaha 32A | yamaha 302A | yamaha 201A | yamaha 212A |
yamaha | yamaha 35A | yamaha 303A | yamaha 202A | yamaha 213A |
yamaha | yamaha 39A | yamaha 304A | yamaha 203A | yamaha 214A |
yamaha | yamaha 31A | yamaha 305A | yamaha 209A | yamaha 215A |
yamaha | yamaha 32A | yamaha 306 | yamaha 222F | yamaha 219A |
yamaha | yamaha 35A | yamaha 307A | yamaha 222F | |
yamaha | yamaha 39A | yamaha 309A | ||
yamaha | yamaha 61F | yamaha 310A | ||
yamaha | yamaha 62F | yamaha 311A | ||
yamaha | yamaha 63F | yamaha 312A | ||
yamaha | yamaha 69F | yamaha 313A | ||
yamaha | yamaha 71F | yamaha 314A | ||
yamaha | yamaha 72F | yamaha 315A | ||
yamaha | yamaha 316A | |||
yamaha | yamaha 316A |
|
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
