Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | Oogst en Plaatsmachine | Hoofden: | 6 hoofden |
|---|---|---|---|
| Motor: | Servomotor | Versnelling: | 25000-35000CPH |
| Precisie: | 0.05 mm | Voedingssysteem: | 12 stuks van 8 mm voeders |
| Gewicht: | 1000 kg | Stroomvoorziening: | AC 220V |
| Producten maken: | gloeilamp, buislamp, paneellamp, overstromingslicht, achterlicht | Aanpassen: | - Ja, dat klopt. |
| Markeren: | SMT pick place machine,SMT-productielijnapparatuur |
||
25000CPH elektrische voeder 6 koppen smt pick and place machine voor Lumileds high power led lens
Productnaam: led smt pick and place machine
Beschrijving van de machine

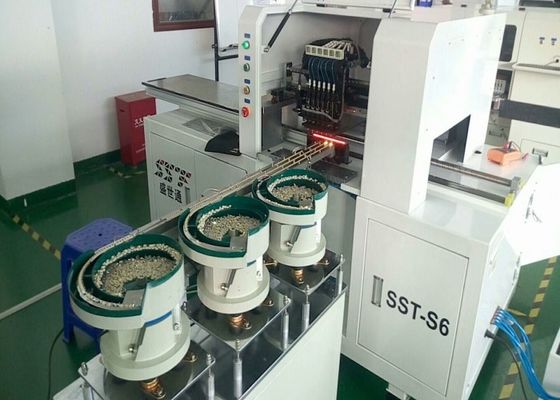

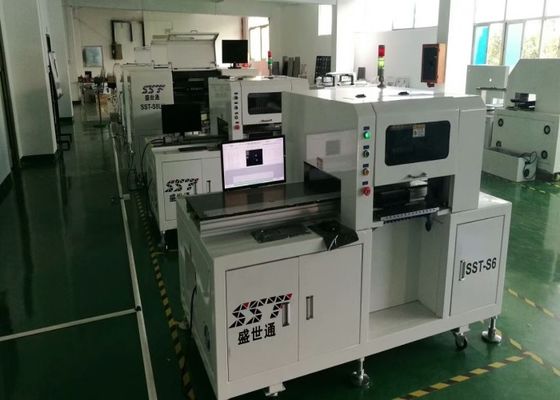

De SST-S6 is een 6 koppen hoge snelheid plaatsingsmachine ontwikkeld door Sheng Shi Tong om te voldoen aan de snelle ontwikkeling van de verlichtingsindustrie.precisiekopschroefstangen en geleidingsrails om de vlotte beweging van het platform en de nauwkeurigheid van de besturing te waarborgenHet vervoer neemt platform bewegende plaat, vermindert de mankracht in de grootste mate.de slijtvastheid is lang, zal niet vervormen in vijf jaar, gebruikt tegelijkertijd de Japanse Yamaha zuigstuk paal, de picking spuitstuk, de Feeder voedt materiaal, Zorg voor de hoge nauwkeurigheid, hoge stabiliteit,zes groepen van hoge snelheid patch koppen kunnen groep kiezen groep plaats, en groep kiezen afzonderlijke plaats, apart kiezen en plaatsen, elke hoek montage, aanzienlijk verbeteren van de productie-efficiëntie, volledig voldoen aan uw meer stabiel,snellere en duurzamere aanvullingsproductievereisten!
De machine neemt de industriële besturingscomputer + onafhankelijke speciale controller om te controleren + onafhankelijk ontwikkelde besturingssoftware, de systeemstabiliteit,en die eenvoudig te bedienen en gemakkelijk te leren is!
Technische parameters
|
Naam van het product |
SST volledig automatische 1,5 m pick and place machine SST-S6 |
|
Maximale PCB-oppervlakte |
1200×380 mm |
|
Maximaal bewegende bereik |
X-as 1200 mm, Y-as 390 mm |
|
Z-as Maximaal bewegende bereik |
12 mm |
|
Maximale plaatsingssnelheid4 |
45000CPH |
|
Typische plaatsingssnelheid |
25000-35000CPH |
|
Bewegingsnauwkeurigheid |
± 0,05 mm |
|
Positioneringsmethode |
MARK punt camera + visuele camera positie |
|
Kan componenten monteren |
0603 bovenste weerstand en condensator onderdelen en LED-chips 3528, 5050, ondertussen voldoen aan de vereiste van SOP SOT chip plaatsing, en compatibel met alle soorten van high power chip mount. |
|
Soorten productie |
LED-buislicht, zacht LED-strooklicht, stroomvoorzieningsaandrijver, heklicht, displaymodule, displayscherm enz. |
|
Programmeringsmethode |
Automatische visuele camera Positioneringsprogrammering |
|
Gordelvoeder |
8 mm, 12 mm, 16 mm en 24 mm voeder |
|
Aantal voeders |
Kan 12 stuks van 8 mm of 6 stuks van 12 mm voeders installeren |
|
Besturingssysteem |
Windows 7 |
|
Gecomprimeerde lucht |
0.55MPA |
|
Stroomvoorziening |
220 V, 50 Hz,2.0 kW |
|
Gewicht |
1000 kg |
|
Afmeting |
2000MM(L) *1100MM(W) *1450MM(H) |
Hoofdonderdelen Leverancier van de machine
| Kabels | Duitsland IGUS |
| Servomotor | PANASONIC |
| Schroefstaaf | Japanse KURODA/THK |
| Gidsrail | Taiwan HIWIN |
| Vacuumsysteem. | Taiwanse vacuümpomp |
| Hoofd Z-motor | Japan Shino |
| Inductie-schakelaar | Panasonic |
| Negatieve drukmeter | Panasonic |
| Camera | Sony |
Placementproduct
