Naam van het product: | AOI | Inspecteer PCB: | na terugvloeiingsoven |
---|---|---|---|
camera: | Volledige kleur CCD | Inspectiemethode: | TOC, Histogram, Korte Gelijke, andere, kam, speld |
minimumcomponenten: | 01005 spaander, 0. 3pitch IC | Streepjescodesysteem: | de camera erkent en brengt automatisch Streepjescode over |
Hoog licht: | De Machines van SMT AOI,het materiaal van de aoiinspectie |

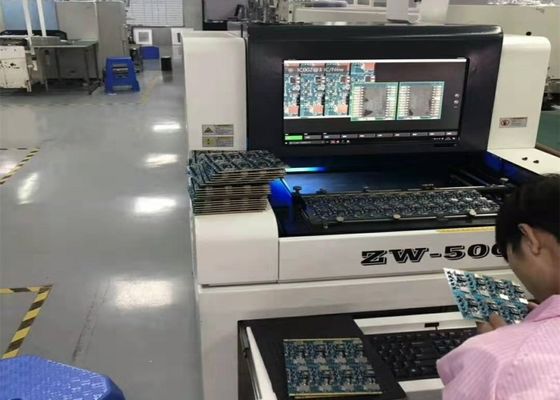

off-line AOI-inspectiemachine voor smtproductielijn na soldeersel of terugvloeiingsoven het solderen
Hoge precisie Off-line AOI machine
Eigenschappen
1. Geschikt voor off-line inspectie na terugvloeiing het solderen en na golf het solderen
2. Networkable verre verrichting
3. Het platform keurt het aass50c Japanse staal goed, dat hoge hardheid en minimale misvorming heeft, die de nauwkeurige en stabiele verrichting van de machine verzekert.
4. Ingevoerde schroefstaaf voor meer vlote verrichting
5. Coaxiale LEIDENE van RRGB lichtbron
6. Veelvoudige algoritmen complexe inspectiemilieu's gemakkelijk om te behandelen
7. De plaat die automatische compensatiefunctie buigen, flexibele raadsopsporing is ook uitstekend
8. Het systeem van de het gordijnbescherming van het veiligheidslicht om exploitantveiligheid te verzekeren
9. De Duitse industriële camera van CCD, Japanse lens, kan de duidelijkheid van weergave tijdens het bewegingsproces ook verzekeren
10. Met Mitsubishi van Japan servo, zich regelmatig beweegt de machine nauwkeuriger en (facultatief)
11. De programmering is eenvoudig, en u kunt begonnen worden in een paar dagen (afhankelijk van de capaciteit van uw individu te leren en goed te keuren)
12. SPC-de gegevensstatistieken, dezelfde fout komt veelvoudig tijden automatisch alarm voor, waarbij het productieproces wordt verbeterd
Functieparameter
Inspectieraad | Controleer de kringsraad na SMT-terugvloeiingsoven. |
Opsporingsmethode | TOC-het algoritme, het Histogramalgoritme, het Gelijkealgoritme, het Korte algoritme, ANDER algoritme, CREST-algoritme, het SPELDalgoritme en veel andere internationale belangrijke algoritmen, het systeem plaatsen automatisch zijn parameters volgens verschillende opsporingspunten. |
camera | Volledige kleuren slimme digitale camera. |
Resolutie/visuele waaier/snelheid | Norm: 20μm/Pixel opsporingssnelheid < 260ms=""> |
lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
Programmeringswijze | Schrijf manueel, automatisch kader, CAD overeenkomstige de componentenbibliotheek van de gegevensinvoer automatisch. |
afstandsbediening | Verre verrichting door TCP 1 IP netwerk, bekijkend, beginnend of tegenhoudend de machine, die het programma, enz. wijzigt, op om het even welk ogenblik, overal. |
Het type van opsporingsdekking | De compensatie, minder tin, kortsluiting, verontreiniging, ontbrekende delen, helling, grafsteen, kant omhoog, ten val gebracht, verkeerd gebroken stuk, het drijven hoogte, polariteit, koudlassen, leeg lassen, overstromingslijm, tingat, speldt niet uit, enz. |
Speciale functie | De veelvoudige programma's lopen tegelijkertijd, steun automatisch programma; kan 0-359 controleren. Roterend deel (de eenheid is 1 graad) |
Minimumdeeltest | um 10: 01005 spaander & 0. 3 hoogte IC. |
De streepjescodesysteem van SPC en van de procesbeheersing | Het testgegeven wordt geregistreerd en statistisch geanalyseerd en geanalyseerd. De van de productiestatus en kwaliteit analyse kan in om het even welk gebied, en Excel worden bekeken. Txt en andere bestandsindelingen kunnen output zijn. |
Streepjescodesysteem | De camera erkent en brengt automatisch Streepjescode (1D of 2D code) en veelvoudige Tekenfuncties (met inbegrip van Slecht Teken) over. |
Serverwijze | Met de centrale server, kunnen verscheidene AOI-gegevens centraal worden beheerd. |
besturingssysteem | Windows 7-Beroeps. |
De output van het controleresultaat | 22-duim LCD monitor. |
Systeemparameters
PCB-groottewaaier | (Maximum) 50X 50mm (Min) ~ 430X 330mm |
PCB-diktewaaier | 0,3 tot 5mm |
PCB-het vastklemmen de ontruiming van de systeemrand | BOVENKANT: 3,5 mm-Bodem: 3,5 mm |
Maximumpcb-gewicht | 3kg |
PCB-kromming | < 5mm="" or="" 2=""> |
PCB-hoogte | PCB. Hoogste Kant: de bodem van 30 mm-PCB (Bodemkant): 60 mm |
Transportbandsysteem | Automatisch compenseren de open en gestouwde tweezijdige inrichtingen, automatisch de buigende misvorming van PCB |
Transportbandhoogte van de grond | 850 tot 920 mm |
Transportbandstroom | PCB-bewegingen in de y-richting |
X/Y platformbestuurder | De schroef en AC de servomotor drijven, vaste PCB, Camerabewegingen in X-Y richting; elke eenheid gaat CTQ-certificatie over |
voeding | AC230V 50/60 Herz is minder dan 0.5KVA |
Luchtdruk | Geen behoefte |
materiaalgewicht | Ongeveer 520KG |
Materiaalafmetingen | 900x 1070x 1310mm (LxWxH) |
Omgevingstemperatuur en vochtigheid | relatieve vochtigheid van 10~35°C 35~80% (geen condensatie) |
Materiaalveiligheid | Leef Ce-veiligheidsnorm na |
