Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | met een vermogen van niet meer dan 50 W | Precisie van het drukwerk: | 0.025mm |
|---|---|---|---|
| Gewicht: | 1000 kg | Stroomvoorziening: | 220 V |
| Aanpassen: | - Ja, dat klopt. | Afdrukgebied: | 400*340mm |
| Garantie: | 1 jaar | Luchtdruk: | 4-7 kgf/cm2 |
| Pakkettype: | Houten doospakket | Controlemethode: | PC-controle |
| Markeren: | Schermprinter met soldeerpasta,SMT-Stencilprinter |
||

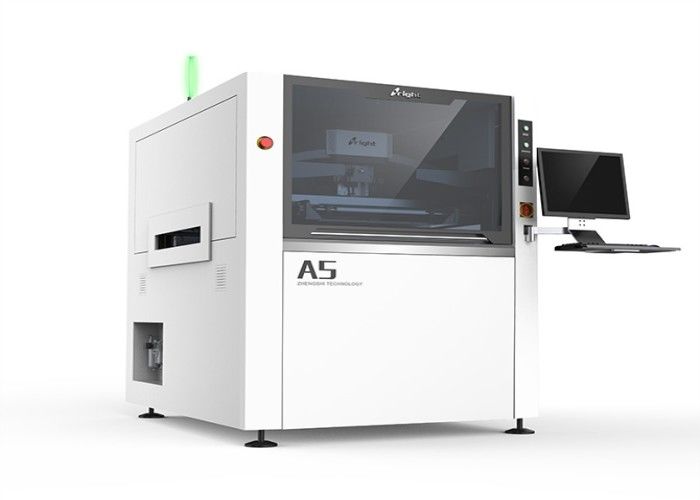

SMT-fabriek hoge precisie visuele volledig automatische soldeerpasta-drukmachine
SMT pick-and-place-machine
| Model | A5 | ||
| Posten | |||
|
Schermframes
|
Min Grootte | 470 × 370 mm | |
| Maximale grootte | 737×737 mm | ||
| Dikte | 25 tot 40 mm | ||
| PCB Min Grootte | 50 × 50 mm | ||
| Maximale PCB-grootte | 400×340 mm | ||
| PCB-dikte | 0.4~6 mm | ||
| PCB warpage | < 1% | ||
| Transporthoogte | 900 ± 40 mm | ||
| Vervoersrichting | Links naar rechts, rechts naar links, links naar links, rechts naar rechts. | ||
| Transportsnelheid | Maximaal 1500 mm/s ((Programmeerbaar) | ||
|
Plaats van het bestuur PCB De positionering |
Ondersteuningssysteem | Magnetische pin/op-naar-onder tafel aangepast/steunblok | |
|
Klemsysteem
|
Zijdelingse klemmen, vacuüm spuitstuk
|
||
| Printkop | Twee onafhankelijke gemotoriseerde printerkoppen | ||
| Squeegee snelheid | 6~200 mm/sec | ||
| Druk van de squeegee | 0 tot en met 15 kg | ||
| Squeegee Angel | 60°/55°/45° | ||
| Typ van de spuitmachine |
Roestvrij staal (standaard), plastic
|
||
| Snelheid van het scheiden van de stensels | 0.1~20 mm/sec (programmabel) | ||
| Reinigingssysteem | Droog, nat, vacuüm (programmeerbaar) | ||
| Tabel aanpassingsbereiken | Voor de toepassing van de in punt 6.2.3.3 bedoelde voorschriften moet de in punt 6.2.3.3 bedoelde vergunning worden verleend. | ||
| Machines | |||
| Herhaling van de positie nauwkeurigheid | ±0,01 mm | ||
| Accuraatheid van het drukwerk | ± 0,025 mm | ||
| Cyclustijd | < 7s (exclusief drukwerk en schoonmaak) | ||
| Productwisseling | < 5 min | ||
| Gebehorende lucht | 4.5 tot en met 6 kg/cm2 | ||
| Stroominvoer | AC:220±10%,50/60HZ1F3KW | ||
| Controlemethode | PC-controle | ||
| Afmetingen van de machine | 1220 ((L) × 1355 ((W) × 1500 ((H) mm | ||
| Gewicht van de machine | Ongeveer:1000 kg | ||
Ten tweede zijn de kenmerken
Schrapersysteem
* Boog-type hangende rechte vering
* Programmeerbare zwevende zelfregulerende stappenmotor voor het aandrijven van het afdrukhoofd
* Tweewielige schuifrail met dubbele schuif om de nauwkeurigheid en soepelheid van het voor- en achterwerk te waarborgen
* Ontworpen voor de verschillende drukvereisten van de voor- en achterblad en de stabiliteit van het opheffen, om te voorkomen dat de soldeerpasta lekt en het blad heeft een bepaald elastisch klemontwerp,de druk van het lemmet, hefsnelheid, druk snelheid, drukbereik zijn software-instelbaar, en het verstrekken van klanten met een verscheidenheid van demolding methoden om zich aan te passen aan verschillende PCB-eisen,het aanbieden aan klanten van een goed drukcontroleplatform;
* Schuifschrapersysteem om de stabiliteit te verbeteren en de levensduur te verlengen;
een volledig gesloten drukfeedback-apparaat voor het blad, dat de druk van het blad voortdurend controleert, waardoor het blik voller wordt;
2. staal mesh positioneringssysteem
Grote en kleine stalen mazen, goede en brede toepasbaarheid
De geïmporteerde SMC-cilinder wordt gebruikt als drukstalen meshcilinder.
Ingebouwde schaal, nooit vallen
Gecompliceerd vast stalen maanscherm
3Beeld- en optisch padsysteem
De X- en Y-assen zijn gemaakt van Japanse Kuroda-hoogschroeivalen, aangedreven door Japanse Panasonic-motoren aan beide uiteinden.
Intern polarisatoren toe te voegen om automatisch en nauwkeurig te vangen MARK punten van verschillende vormen
Hoog-, onder- en coaxiale drieweg-uniforme lichtbron
Met behulp van Toshiba Industrial Camera
4. PCB transport en positioneringssysteem
Vrije keuze van de richting van het bord, vrij om te combineren
Speciaal voor ambachtelijke gebruikte innerlijke tandtransportrem om karton te voorkomen
Programmabele snelheidsregeling voor nauwkeuriger stoppen
Adoptie van zijklampen en vacuümzuigkamers, die het PCB effectief vastklampen om volledig vlak contact tussen het PCB en het stalen gaas te garanderen.
5. Reinigingssysteem
Sprayreinigingsmethode
Droog, nat, vacuümwassen, elke combinatie
Afzonderlijke reinigingsstructuur
Strip voor het reinigen van boog
Wasvloeistof, en stalen net reinigingspapier kan worden gecontroleerd
6. Platform kalibratie systeem
UVW-platformstructuur, hoge precisie, hoge stijfheid, compacte structuur
Drieassige verbinding, kleine afmetingen en hoge precisie
7. basis- en rekstelsel
Vaste vorm
Panasonic-motor plus Japanse originele hoogprecisie-schroef
Hoge stijfheid, hoge stabiliteit links en rechts symmetrische frame structuur
8. Elektrisch circuitsysteem
Veilig en eenvoudig circuit luchtcircuitsysteem
Het luchtcircuit is zo opgezet dat beide zijden en de achterkant van de machine worden ontladen, zodat het onderhoud gemakkelijk is.
9. Besturingssysteem
Eenvoudig te leren en gebruiksvriendelijke interface met een goede mens-machine dialoog
Maak programma bestanden met onderwijs en navigatie functies, prompts bij elke stap
Chinees en Engels éénknopschakelaar
Met operationel log, foutrecordanalyse en andere functies
10. Andere functieopties
Automatische afgiftefunctie
Automatische scancodefunctie
Automatische tinfunctie
Beheersing in gesloten kring
Functie constante temperatuur en vochtigheid
Stalen mesh-stopfunctie
Andere functies kunnen worden aangepast volgens de werkelijke behoeften van klanten

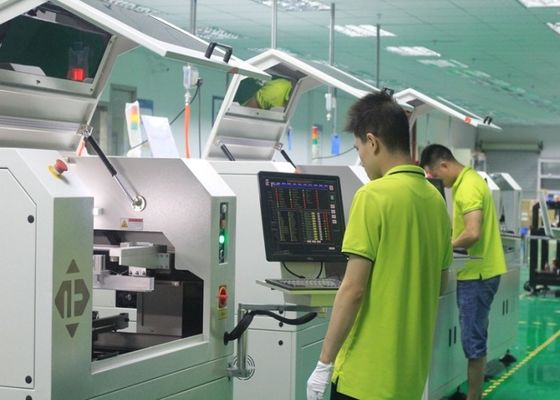

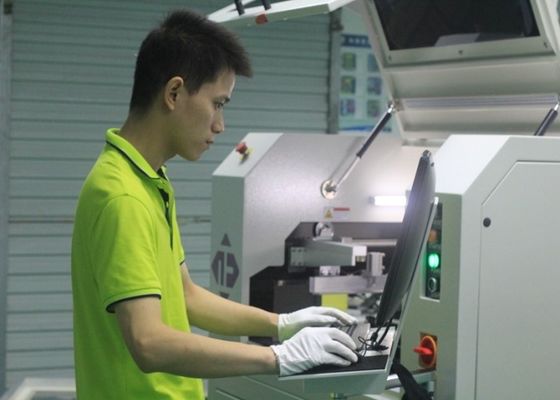

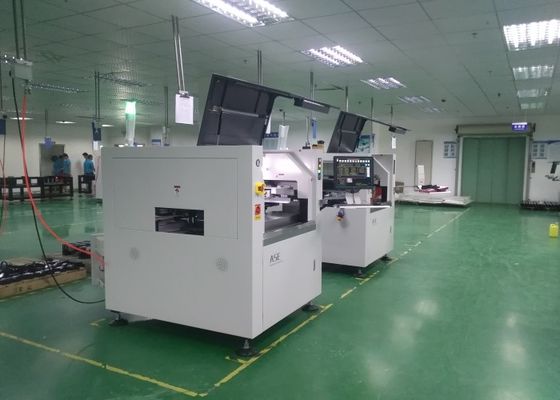

Foto's en klantenpagina's.
1Kun je OEM doen?
Ja, ook kan aangepast worden volgens de specifieke eisen van de klant.
2Als 110V beschikbaar is?
Ja. 110V en 220V kunnen willekeurig worden overgeschakeld.
3Met welk soort stekker is uw product uitgerust?
Amerikaanse of Australische of Europese of Britse stekker of andere soorten stekker.
