Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | smt PCB-transportband | Stroomvoorziening: | AC100-230V, 50Hz |
|---|---|---|---|
| Hoogte van het transportband: | 900±20 (of gespecificeerde gebruiker) | Breedte: | 0350mm |
| Type transportband: | Ronde riem of vlakke riem | Versnelling van het transportband: | 0.5-10 m/min |
| Markeren: | Het verbinden van de Transportband van Lijstsmt,De rubbertransportband van Doksmt |
||
Gebruik antistatisch rubberen SMT-dock 0,5 m 0,6 m 1,2 m Splicing tafel met lichtstand
SMD-montage-machine 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT-dock Lengte optioneel dock
PCB-conveyor, smt pcb-conveyorband met lamp, verstelbare breedteconveyor
Productnaam: SMT-PCB-conveyor, Inline-conveyor voor SMT-lijn

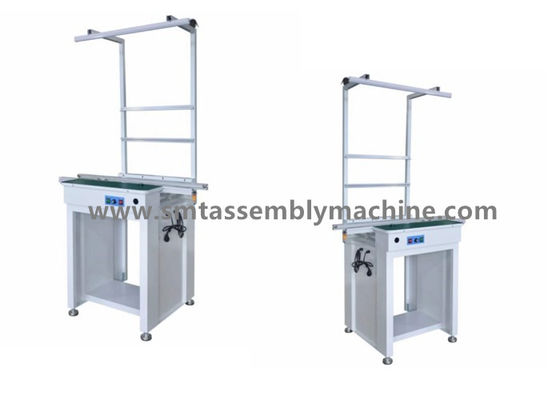

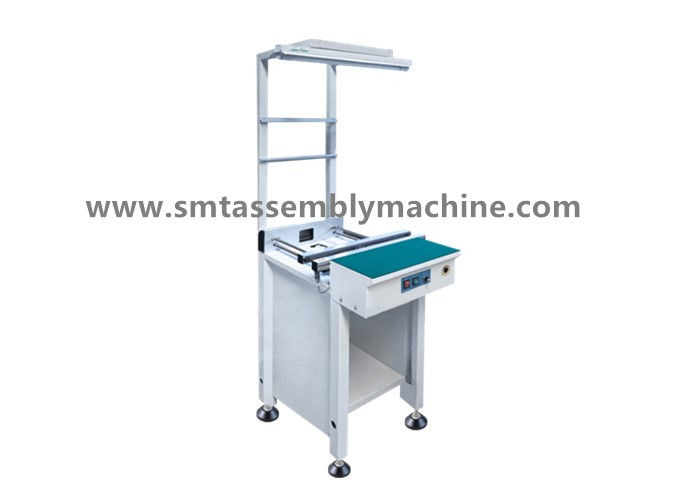

Splitstafel met lichtstand
Kenmerken
1.Module ontwerp
2Een stevig ontwerp verbetert de stabiliteit.
3Ergonomisch ontwerp zorgt ervoor dat de arm minder vermoeid is
4- gladde en parallelle breedte aanpassing (filamentstaaf)
5. Optioneel detectie-modus van de printplaat
6. Aanpasbare machine lengte volgens de eisen van de klant
7. Variabele snelheidsregeling
8Gebruik antistatisch rubber.
9. Compatibel met SMEMA-interface
Technische parameters
Vertaald met www.DeepL.com/Translator (gratis versie)
| Beschrijving | Deze apparatuur wordt gebruikt voor verbinding tussen SMT- en AI-lijnen, joggen tussen PCB's, inspectie, testen of handmatig inbrengen van elektronische componenten |
| Type vervoerband | Ronde riemen of platte riemen |
| Versnelling van het transportband | 0.5-20 m/min of door de gebruiker aangegeven |
| Stroomvoorziening | 100-230V wisselstroom (gebruikersgegevens), enkelfasig |
| Elektrische belasting | Max. 100 volt A |
| Hoogte van het transportband | 900±20 (of door de gebruiker gespecificeerd) |
| Conveyorrichting | Links→rechts of rechts→links |
Specificatieparameters
| Modelnummer |
A-50A/FCA-60A A-80A/FCA-100A |
A-50B/FCA-60B A-80B/FCA-100B |
A-50AL/FCA-60AL A-80AL/FCA-100AL |
| Grootte van de printplaat | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Afmeting | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Gewicht | 60 kg | 110 kg | 60 kg |
Hoe het werkt:
Machine in het bord en achterste machine bord signaal, drie foto-elektrische druk de voor- en achterbord en de middelste stop, detectie functie,na de detectie heeft PASS-knop om te beslissen om te lossen (handmatig), maar ook uitgerust met automatische release functie knop, kunt u kiezen automatische / handmatige werking, volgens de werkelijke productie behoeften om de werking te selecteren,de doorstroming van de plaat kan vrij worden ingesteldHet gehumaniseerde ontwerp van deze machine verbetert de efficiëntie en vermindert het verspillingskracht voor ondernemingen, waardoor onnodige investeringen worden bespaard.
Productkenmerken
1. schroefverruimingsmechanisme om ervoor te zorgen dat de transportrails parallel met elkaar liggen.
2Er worden professionele slijtvast en antistatisch platte riemen en speciale aluminium profiel geleidingsrails gebruikt om een soepele verbinding en een soepel transport te garanderen.
3. Standaard uitgerust met signaalcommunicatieinterface, kan online worden aangesloten op andere apparaten.
4Er zijn twee werkwijzen van automatische handleiding, en de standaard antistatische werkbank plaat is uitgerust.
5Optioneel standaard lichtstand en proces karton.
6Gebruik de elektronische regelaar om de snelheid aan te passen, de transportsnelheid is 0-3M/min stapsgewijs verstelbaar.
Beschrijving van het bedieningspaneel
De FINISH-knop heeft geen zelfvergrendeling en elke druk geeft aan dat de inspectie is voltooid.
Het PCB-bord gaat door en blijft draaien.
De knop PASS/CHECK is niet ingedrukt
PASS PCB-bord hoeft niet te worden gecontroleerd, automatisch doorgestuurd; druk
CHECK betekent dat het PCB-bord handmatig moet worden gecontroleerd en met FINISH moet worden gebruikt.
POWER is de schakelaar, ingedrukt om aan te zetten.
LIGHT is een lichtschakelaar.
