Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | smt PCB-transportband | Stroomvoorziening: | AC100-230V, 50Hz |
|---|---|---|---|
| Hoogte van het transportband: | 900±20 (of gespecificeerde gebruiker) | Ontwerp: | Modulair |
| Type transportband: | Ronde riem of vlak | Transportrichting: | Left→right of right→left |
| Markeren: | 50Hz SMT-de Transportband van PCB,De antistatische SMT-Transportband van PCB |
||

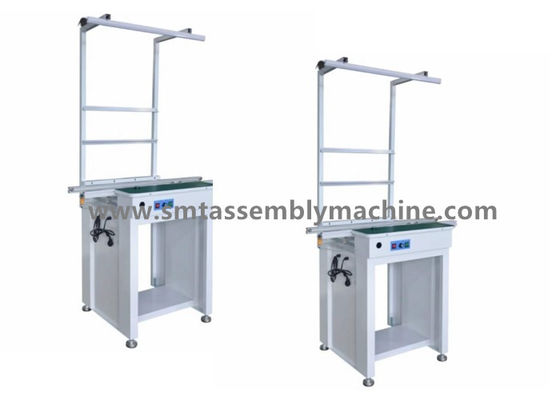

Verplaats het PCB-bord 0,5m 0,6m 1m 1,2m 1,5 Splice tafel met licht stand
Dockingstation 0,5m0,6m1m1,2m1,5m Splitstafel met lichte schroefbreedte
Gebruik antistatisch rubberen SMT-dock 0,5 m 0,6 m 1,2 m Splicing tafel met lichtstand

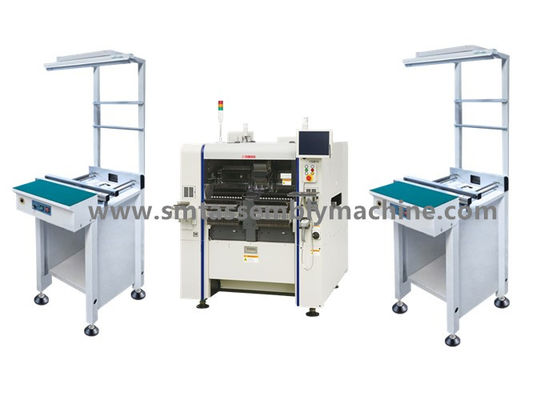

SMD-montage-machine 0,5 m 0,6 m 1 m 1,2 m 1,5 m SMT-dock Lengte optioneel dock
PCB-conveyor, smt pcb-conveyorband met lamp, verstelbare breedteconveyor
Productnaam: SMT-PCB-conveyor, Inline-conveyor voor SMT-lijn
Kenmerken van SMT-dockproducten
Automatische handmatige twee werkwijzen, standaard antistatisch werkoppervlak.
Anti-statische platte riem, aluminium profiel geleidingsrail, om een soepele verbinding en een soepel transport te garanderen.
Verruimen van het mechanisme om ervoor te zorgen dat de transportspoorlijnen parallel met elkaar liggen.
Uitgerust met een signaalcommunicatieinterface, kan met andere apparaten online worden verbonden.
Standaard lichtstand en proces karton.
Elektronische snelheidsregelaar snelheidsregeling, transportsnelheid 0-2M/min instelbaar.
Alle dokken zijn instelbaar in een breedte van 650 mm en een hoogte van 900 mm.
De totale hoogte met lichtstand is 1850 mm verstelbaar.
SMT-patchstation (niet-gekalibreerde verschillende lengtes)
Technische parameters
Vertaald met www.DeepL.com/Translator (gratis versie)
| Beschrijving | Deze apparatuur wordt gebruikt voor verbinding tussen SMT- en AI-lijnen, joggen tussen PCB's, inspectie, testen of handmatig inbrengen van elektronische componenten |
| Type vervoerband | Ronde riemen of platte riemen |
| Versnelling van het transportband | 0.5-20 m/min of door de gebruiker aangegeven |
| Stroomvoorziening | 100-230V wisselstroom (gebruikersgegevens), enkelfasig |
| Elektrische belasting | Max. 100 volt A |
| Hoogte van het transportband | 900±20 (of door de gebruiker gespecificeerd) |
| Conveyorrichting | Links→rechts of rechts→links |
Stroomschakelaar:
Beheer van de stroomvoorziening van de hele machine, wanneer het indicatorlampje aan is, wordt de stroom ingeschakeld.
2De knop Normal/Bypass is (handmatig en automatisch schakelen):
In de normale toestand is het witte beweging en stopt het PCB-bord op de achterste sensor, wachtend om het bord te ontvangen.
Wanneer het signaal is naar beneden T uit het bord, Bypass is handmatig, en de PCB bord stopt bij de detectie sensor
, na voltooiing van de visuele inspectie de PASS-schakelaar loskoppelen en bij ontvangst van het bordsignaal uitgaan.
3. SPEED knop:
Verstel van de snelheid van de vervoerband (L betekent langzaam, H betekent snel)
Specificatieparameters
| Modelnummer |
A-50A/FCA-60A A-80A/FCA-100A |
A-50B/FCA-60B A-80B/FCA-100B |
A-50AL/FCA-60AL A-80AL/FCA-100AL |
| Grootte van de printplaat | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Afmeting | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Gewicht | 60 kg | 110 kg | 60 kg |
Hoe het werkt:
Machine in het bord en achterste machine bord signaal, drie foto-elektrische druk de voor- en achterbord en de middelste stop, detectie functie,na de detectie heeft PASS-knop om te beslissen om te lossen (handmatig), maar ook uitgerust met automatische release functie knop, kunt u kiezen automatische / handmatige werking, volgens de werkelijke productie behoeften om de werking te selecteren,de doorstroming van de plaat kan vrij worden ingesteldHet gehumaniseerde ontwerp van deze machine verbetert de efficiëntie en vermindert het verspillingskracht voor ondernemingen, waardoor onnodige investeringen worden bespaard.
Productkenmerken
1. schroefverruimingsmechanisme om ervoor te zorgen dat de transportrails parallel met elkaar liggen.
2Er worden professionele slijtvast en antistatisch platte riemen en speciale aluminium profiel geleidingsrails gebruikt om een soepele verbinding en een soepel transport te garanderen.
3. Standaard uitgerust met signaalcommunicatieinterface, kan online worden aangesloten op andere apparaten.
4Er zijn twee werkwijzen van automatische handleiding, en de standaard antistatische werkbank plaat is uitgerust.
5Optioneel standaard lichtstand en proces karton.
6Gebruik de elektronische regelaar om de snelheid aan te passen, de transportsnelheid is 0-3M/min stapsgewijs verstelbaar.
Beschrijving van het bedieningspaneel
De FINISH-knop heeft geen zelfvergrendeling en elke druk geeft aan dat de inspectie is voltooid.
Het PCB-bord gaat door en blijft draaien.
De knop PASS/CHECK is niet ingedrukt
PASS PCB-bord hoeft niet te worden gecontroleerd, automatisch doorgestuurd; druk
CHECK betekent dat het PCB-bord handmatig moet worden gecontroleerd en met FINISH moet worden gebruikt.
POWER is de schakelaar, ingedrukt om aan te zetten.
LIGHT is een lichtschakelaar.
