Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

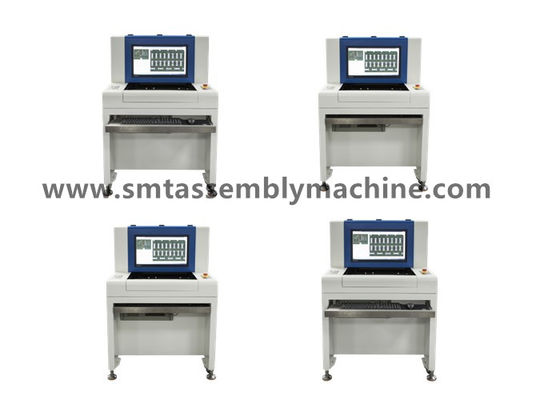

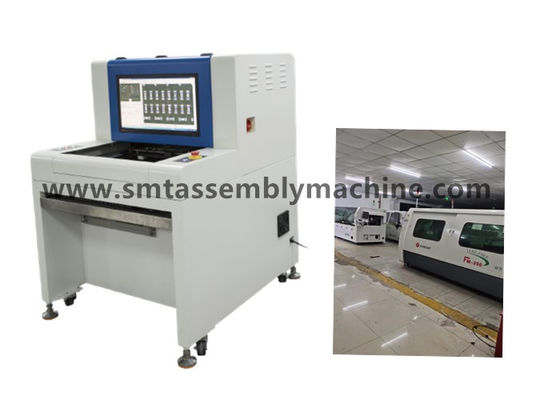

| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | golf die PCBA soldeert |
| Detectiemethode: | De groepering van het volledig-kleurenbeeld | Opsporingsdekking: | Lijmmorserij, tingaten |
| Markeren: | Optische de inspectiemachine van AOI,Veelzijdige optische inspectiemachine,Veelzijdige AOI Machine |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. is een professionele fabrikant van elektronische apparatuur die R&D, productie en verkoop integreert.
1Productie: AOI-testapparatuur, AI-plug-in-machine, golfsoldering, reflow soldering, aansluitplatform, automatische laad- en losmachine, stapelmachine,hoekmachines en andere apparatuur;
2Het magazijn heeft tweedehands apparatuur: Panasonic plaatsmachine, Yamaha plaatsmachine, JUKI plaatsmachine, Samsung plaatsmachine, binnenlandse EZ-Link plaatsmachine,huishoudelijke platformmachine plaatsmachine,
3. drukmachine, reflow soldering en andere ondersteunende apparatuur; het magazijn beschikt over accessoires: motoren, boards, laserkoppen, accessoires FEEDER, sproeiers, enz.
Wetenschappelijk ontwerp van lichtbronnen
1. Ph-ilips lichtdioden
2De totale verwerkingstechnologie om de nauwkeurigheid van de lichtbronverlichtingshoek te waarborgen
3Strikte helderheidsdetectie
4Strenge verouderingstest, gegarandeerde levensduur van 50.000 uur
5. Wetenschappelijk gebruik van het principe van drie-kleurig licht, zodat het onderdeel verschillende kleuren van het lichaam kan presenteren en op verschillende hoeken kan solderen om nauwkeurige detectie doeleinden te bereiken.
Onder controle staande onderdelen: DIP-plug-in na golfsoldering: meer tin, minder tin, tingat, kortsluiting, pin not out
Parameters en configuratie van het apparaat
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
| Kantevrijheid van het PCB-klemsysteem | Top:3.5 mm Onderkant:3.5 mm |
| Maximaal gewicht van PCB's | 3 kg |
| PCB flex | < 5 mm of 2% van de diagonale lengte van de PCB |
| PCB bovenste en onderste nettohoogte | PCB bovenkant: 30 mm PCB onderkant: 60 mm |
| Transportbanden | Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming |
| Hoogte van de vervoerband boven de grond | 850 tot en met 920 mm |
| Transportbandstroom / tijd | PCB beweegt in Y-richting In/out tijd: 2,5 seconden |
| X/Y platformchauffeur | Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting |
| Stroomvoorziening/luchtdruk | AC230V 50/60 Hz minder dan 1KVA / niet vereist |
| Gewicht van het apparaat | Ongeveer 350 kg. |
| Vormfactor van het apparaat | 1070 × 900 × 1310 mm (L × W × H) |
| Omgevingstemperatuur en luchtvochtigheid | 10~35°C 35~80% RH (niet-condenserend) |
| Veiligheid van de apparatuur | Voldoet aan de CE-veiligheidsnormen |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
