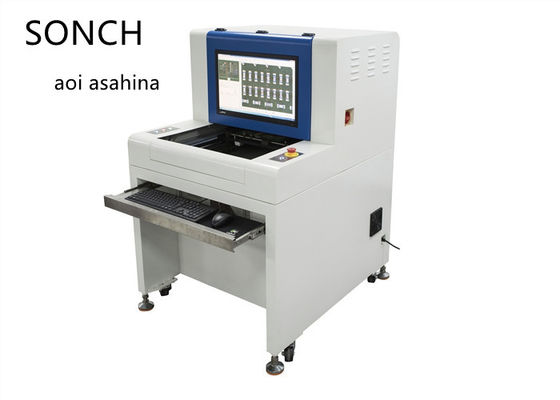

Megapixelcamera 3D AOI-inspectiemachine RGB hooggrijs LED-lichtbron

SZ-X3 Productspecificatie





Imaging systeem

Camera: Intelligente industriële camera met 5 megapixel hoge resolutie

Camera resolutie Standaardconfiguratie:15um/PixelFOV:38.0mm*30.0mm; optionele:20um,10um

Lichtbron:RRGB hooggrijze LED-lichtbron



Testpunten

Programmeringsmodus:CAD-gegevens worden automatisch ingevoerd voor de componentbibliotheek

Na reflux :

Component: verkeerde onderdelen, ontbrekende onderdelen, polariteit, afwijking, monument, omkering, beschadiging, buiging van het voertuig, buitensporige stoffen, enz.

Soldeerverbindingen: minder tin, meer tin, tin gat, brug, tin coating, vals tin, tin bead, enz.

Minimale test: De resolutie van de meetnaald is 03015 ((01005) chip&0.3 pitch IC

Na het solderen met golven: minder tin, meer tin, tin gat, vals tin, brug, tin spcage, tin beda, enz.









Kenmerken
1.Met golfpieklassen en SMT-spotsolderen en andere productieprocesdetectiealgoritmen
2De CCD wordt boven het spoor geplaatst en het beeld wordt onder de lens genomen.
3.Met remote debugging & programmering, non-stop debugging functie
4.leesbaar 2D Barcode ((laser & print)
5.Offline-inspectie voor SMT
6.SPC heeft volledige functies, kan op afstand slechte productie-informatie verzamelen en automatisch verschillende productie-rapporten genereren
7.A/B zijde automatische schakelprogrammafunctie
8.Automatische compensatiefunctie voor het buigen van platen.FPC van toepassing
