Productnaam: | AOI-testapparatuur | Model: | SZ-X1 |
---|---|---|---|
Camera: | Slimme digitale camera in kleur | Besturingssysteem: | Windows7 Professioneel |
PCB-diktebereik: | 0,3 tot 5mm | PCB-formaatbereik: | 50 × 50 mm (min) ~ 430 × 330 mm (max.) |
Hoog licht: | AOI-testapparatuur voor opbouwmontage,Windows7 AOI-testapparatuur,AOI-testapparatuur voor digitale camera's |

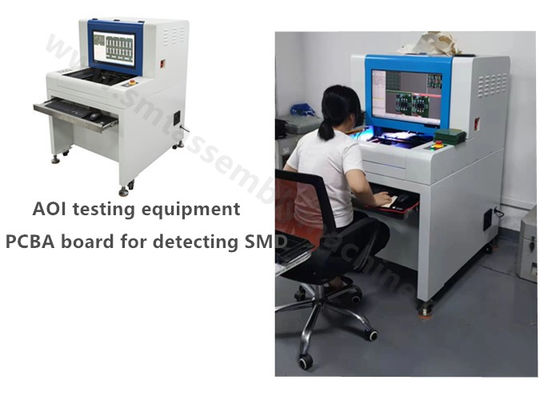

22 inch LCD-monitor opbouwapparatuur AOI-testapparatuurYamaha YSM20Offline-machine
1. Productintroductie
1. AOI-principe: gebruik moderne optische principes en digitale cameratechnologie om real-time foto's van de gedetecteerde objecten te maken, de foto's te analyseren en te verwerken via computers en speciale software, en automatisch detectieresultaten te genereren.
2. AOI-functie: AOI effectief detectiepercentage: meer dan 99% (handmatig detectiepercentage: ongeveer 70%);
Arbeid verminderen: 2-4 personen/productielijn, hoge detectie-efficiëntie;
De SPC-functie kan de procesdefecten nauwkeurig tellen, die effectief kunnen worden gecontroleerd;
De stabiliteit is veel hoger dan die van arbeid, langdurig gebruik, de uitgebreide kosten kunnen aanzienlijk worden verlaagd;
Het kan de algehele sterkte van het bedrijf verbeteren en het algehele concurrentievermogen van het bedrijf effectief verbeteren.
3. AOI-voordelen:
1) Controleerbare items:Panasonic plaatsingsmachine
Na DIP plug-in golfsolderen: te veel tin, weinig tin, tin gaatje, kortsluiting, pin komt er niet uit etc.
SMT: Ontbrekende onderdelen, dislocatie, verkeerde onderdelen, omgekeerde polariteit, schade, vervuiling, minder tin, meer tin, kortsluiting, virtueel lassen, etc.
Functieparameter
Inspectie bord | Controleer de printplaat na de SMT-reflow-oven. |
Detectie methode | TOC-algoritme, Histogram-algoritme, Match-algoritme, Short-algoritme, ANDERE algoritme, CREST-algoritme, PIN-algoritme en vele andere internationale toonaangevende algoritmen, het systeem stelt automatisch zijn parameters in op basis van verschillende detectiepunten. |
camera | Slimme digitale camera in kleur. |
Resolutie / visueel bereik / snelheid | Standaard: 20μm/Pixel detectiesnelheid < 260ms/FOV |
lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurenlicht) |
Programmeermodus | Handmatig schrijven, automatisch frame, CAD-gegevensimport automatisch overeenkomstige componentenbibliotheek. |
afstandsbediening | Bediening op afstand via het TCP 1 IP-netwerk, bekijken, starten of stoppen van de machine, wijzigen van het programma, enz., altijd en overal. |
Detectie |
