Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | AOI-het testen materiaal | Model: | SZ-X1 |
|---|---|---|---|
| Besturingssysteem: | Professionele Windows7 | Kracht: | <1.5Kw |
| Gewicht: | 400 kg | Gebruik: | PCBA-onderzoek |
| Markeren: | AOI SMT assemblage machine,1.5 kW smd-plaatsingsmachine,IC SMD-plaatsmachine |
||

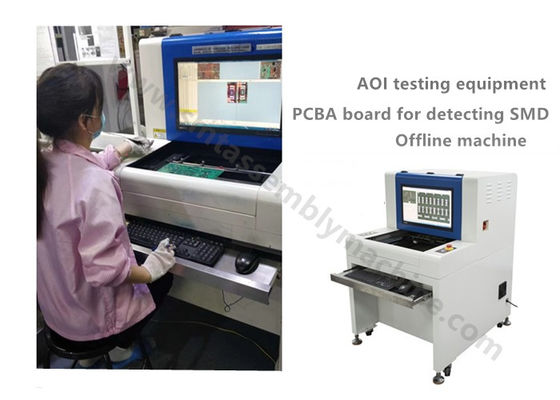

SMT AOI assemblage machine 10μm: 01005chip & 0,3pitch IC smd plaatsingsmachine
3Voordelen van AOI:
1) Controleerbare items:
Na DIP-plug-ingolfsoldering: te veel tin, te weinig tin, tingat, kortsluiting, pin die niet uitkomt, enz.
SMT: ontbrekende onderdelen, ontwrichting, verkeerde onderdelen, omgekeerde polariteit, schade, vervuiling, minder tin, meer tin, kortsluiting, virtueel lassen, enz.
2) Krachtige softwarefunctie
*Kleur extractie, statistische analyse
*Smd-plaatsingsmachine voor karakterherkenning (OCR)
*Kleurafstandsanalyse
* IC-bruggen
*Zwart-wit specifieke zwaartekracht analyse
*Lichtheidsanalyse
*Analyse van grafiekvergelijking
*Invoer van CAD-gegevens
* Statistische functie van de SPC
*Beheer op operationeel niveau
*Barcode scannen
*Offline programmering smd plaatsingsmachine
*CAD-gegevensfunctie
*Automatische herkenning en detectie van het bodemoppervlak
*Multi-panel detectie
*Multi-machine-interconnectie
*Standaardbibliotheek voor zelfgebouwde componenten
*Daaglijkse, wekelijkse en maandelijkse rapporten kunnen worden gegenereerd en geëxporteerd
*Meerdere onderhoudsstations kunnen worden aangesloten
3) Precieze mechanische structuurontwerp
*Hoge stijfheid frame, redelijke mechanische smd plaatsing machine zwaartepunt,
lage trillingen tijdens het gebruik, mooi uiterlijk.
*Precisie schroefgeleider en lineaire spoorlijn
*Precisie automatische bevestiging, handig en snel te laden en lossen PCB
* Uitstekende montagevaardigheden om een stabiel gebruik en een lange levensduur van de gehele machine te garanderen.
4), stabiele elektrische besturing
*Servo aandrijfsysteem, stabiel en volwassen
*LS volwassen en stabiele bewegingscontrole
*EPIX geavanceerde beeldopname- en beeldverwerkingstechnologie
Omron's stabiele elektrische componenten, lange levensduur
*LAAP hoog flexibele sleepkabel, de levensduur kan 5-8 miljoen keer bereiken
* Het circuit is stabiel, eenvoudig te onderhouden en veilig.
5), wetenschappelijk ontwerp van lichtbronnen
* Philips LED
*De totale verwerkingstechnologie zorgt voor de nauwkeurigheid van de lichthoek van de lichtbron
*Strict lichtgevoeligheid
* Strenge verouderingstest om een levensduur van 50.000 uur te garanderen
* Wetenschappelijk gebruik van het drie-kleurig licht kan ervoor zorgen dat de componenten verschillende kleuren vertonen
van het lichaam en soldeer in verschillende hoeken om nauwkeurige detectie doeleinden te bereiken
| Functionele specificaties | |
| Beproefde schakelplaat | Inspectie van het circuitbord na SMT-reflowoven, vóór golfsoldering, en inspectie van het circuitbord na golfsoldering. |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurbeeldvergelijking, automatische instelling van de parameters (zoals verschuiving, polariteit, kortsluiting, enz.) volgens verschillende detectiepunten |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV Standaardconfiguratie: 20μm/Pixel FOV: 32,56mm×24,72mm Detectiesnelheid <260ms/FOV Optioneel: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Detectiesnelheid < 240 ms/FOV Optioneel: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Detectiesnelheid < 220 ms/FOV |
| lichtbron | RRGB coaxiale ring toren LED lichtbron (kleurlicht) |
| Programmeringsmodus | Handmatig schrijven, automatisch framen, CAD-gegevensimporteren en automatische bijbehorende componentenbibliotheek |
| afstandsbediening | Realiseer op afstand te bedienen, te allen tijde en overal te bekijken, te starten of te stoppen machine werking, programma en andere operaties te wijzigen via TCP / IP-netwerk |
| Typ van detectie-dekking | Offset, laag tin, kortsluiting, vervuiling, ontbrekende onderdelen, scheefheid, grafstenen, zijdelings staan, omgekeerde onderdelen, verkeerde onderdelen, schade, zwevende hoogte, polariteit, virtuele soldeer, lege soldeer,overlooplijmTingat, loodbreuk Wacht. |
| Speciale functie | Simultane werking van meerdere programma's, ondersteunt automatische oproepprogramma's; kan 0-359° roterende onderdelen controleren (eenheid: 1°) |
| Minimumonderdeelonderzoek | 10 μm: 01005chip & 0,3pitch IC |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
