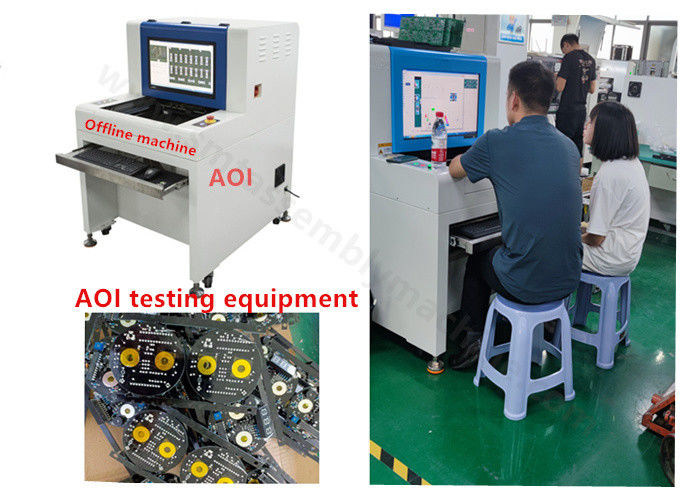

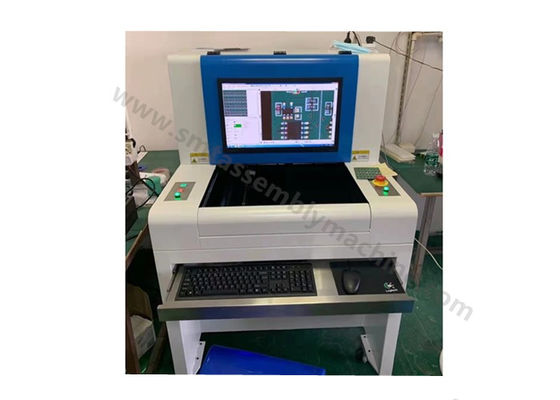

CAD-import

CAD wordt automatisch geïmporteerd door software van een hoger niveau

Nadat de CAD-gegevens zijn geïmporteerd, klikt u op Velden resetten om de namen van elk veld opnieuw in te stellen

1) Componentlocatie: de naam van de componentlocatie van de standaardcomponent in het daadwerkelijke coördinatensysteem.
2) X: de abscis van de standaardcomponent in het mechanische coördinatensysteem.SMT-oogst- en plaatsmachine
3) Y: de ordinaat van de standaardcomponent in het mechanische coördinatensysteem.
4) Hoek: De hoek van de standaardcomponent in het mechanische coördinatensysteem.
5) Onderdeelnummer: komt overeen met het standaard onderdeelnummer in de fabriek, een belangrijke parameter voor het automatisch koppelen van componenten.
6) Lengte: Componentlengte.
7) Breedte: componentbreedte.

Nadat u de veldnamen van de CAD-gegevenskolom hebt ingesteld, selecteert u "Volgende" om de gegevens om te zetten in overeenstemming met de werkelijke situatie.

(Over het algemeen is standaard voldoende)AOI-inspectiemachine

Selecteer vervolgens Volgende om de afbeelding van de componentafbeelding weer te geven
Beschrijving afbeeldingsgebied: de bovenstaande afbeelding is een weergave van componentspiegeling, via dit diagram, vergeleken met de daadwerkelijke componentafbeelding, de CAD-gegevens en de gegevenscomponentgegevens komen overeen.
Werkbalk:
1) 90 graden rechtsom draaien: Het spiegelbeeld wordt 90 graden rechtsom gedraaid.
2) 90 graden linksom draaien: Het spiegelbeeld wordt 90 graden linksom gedraaid.
3) 180 graden draaien: Het spiegelbeeld wordt 180 graden met de klok mee gedraaid.
4) Horizontaal spiegelen: het beeld horizontaal spiegelen.
5) Verticaal spiegelen: Een verticaal gespiegeld beeld van het gespiegelde beeld.
6) Vorige stap: Ga terug naar de vorige stap.SMT-assemblagemachine
7) Voltooien: Nadat de afbeelding van de componentafbeelding is aangepast, laadt u de CAD-gegevens in het programma.
8) Automatische koppeling volgens gemeenschappelijke standaarden: Indien geselecteerd, worden de gegevens automatisch gekoppeld aan de standaardgegevens van het gemeenschappelijke standaarddiagram.

[Opmerking] Voor grotere printplaten kunnen de coördinaatposities van alle componenten worden uitgelijnd door twee componenten die ver uit elkaar liggen (diagonaal) door dit te doen:
Klik op [Vergrendelen] (de naam van de knop verandert in [Set Identification Point]), lijn het midden van de "tien" in het FOV-diagram uit met het midden van de component, klik vervolgens op [Set Identification Point] in het CAD-importvenster en stel vervolgens op dezelfde manier diagonaal een ander identificatiepunt in.Na deze stap is het niet meer nodig om [algemene offset] te gebruiken om de componentpositie nauwkeurig te maken.
Schakel over naar het miniatuurvenster wanneer de CAD-import is voltooid:

Functieparameter
