CAD-invoer

CAD wordt automatisch ingevoerd door software van hoger niveau

Nadat de CAD-gegevens zijn geïmporteerd, klikt u op Velden opnieuw instellen om de namen van elk veld opnieuw in te stellen

1) Component Location: De naam van de componentlocatie van het standaardcomponent in het werkelijke coördinatenstelsel.
2) X: de abscissa van het standaardonderdeel in het mechanische coördinatenstelsel.SMT pick and place machine
3) Y: de orde van het standaardcomponent in het mechanische coördinatenstelsel.
4) Hoek: de hoek van het standaardonderdeel in het mechanische coördinatenstelsel.
5) Onderdeelnummer: overeenkomend met de onderdeelnummerstandaard in de fabriek, een belangrijke parameter van automatische onderdeelverbinding.
6) Lengte: lengte van het onderdeel.
7) Breedte: de breedte van het onderdeel.

[Opmerking] Voor grotere PCB-platen kunnen de coördinatenposities van alle componenten worden uitgelijnd door twee componenten die ver van elkaar liggen (diagonaal) door:smd-machines smt-machines
Klik op [Vergrendelen] (de knopnaam verandert in [Installeer identificatiepunt]),SMT-machine
pick-and-place-machinehet middelpunt van de "tien" in het FOV-diagram afstemmen op het middelpunt van het onderdeel,

Klik vervolgens op [Installeer identificatiepunt] in het CAD-importvenster en stel vervolgens op dezelfde manier een ander identificatiepunt diagonaal in.

Na deze stap is het niet nodig om [global offset] te gebruiken om de positie van het onderdeel nauwkeurig te maken.
Schakel over naar het miniatuurvenster wanneer de CAD-import is voltooid:

Na het instellen van de veldnamen van de CAD-data-kolom, selecteert u "Volgende" om de gegevens te converteren naargelang de werkelijke situatie.

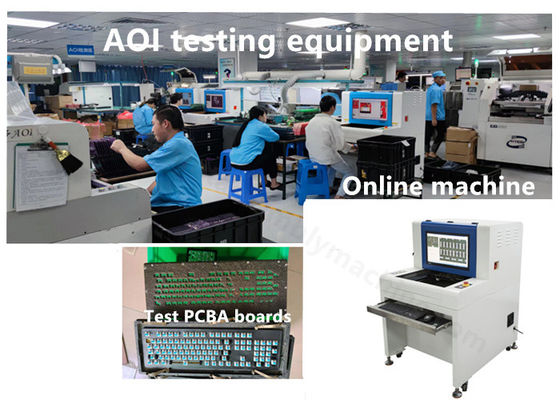

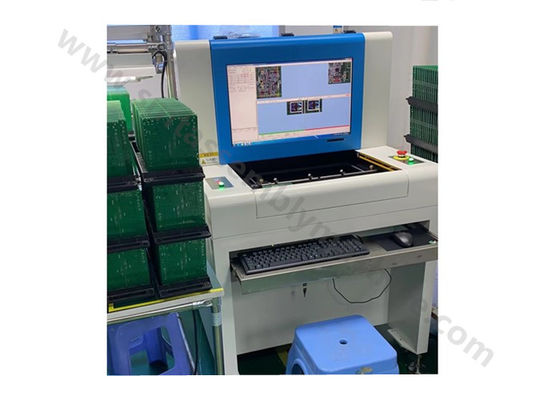

(In het algemeen is standaard voldoende)AOI-inspectiemachine

Selecteer vervolgens Volgende om de component afbeelding afbeelding te laten zien
Gereedschapsbalk:
1) 90 graden in de richting van de klok: Het spiegelbeeld wordt 90 graden in de richting van de klok gedraaid.
2) 90 graden tegen de klok in draaien: Het spiegelbeeld wordt 90 graden tegen de klok in draaien.
3) 180 graden draaien: Het spiegelbeeld wordt 180 graden in de richting van de klok gerold.
7) Afsluiting: Nadat de component afbeelding is aangepast, laden de CAD-gegevens in het programma.
8) Automatische koppeling volgens gemeenschappelijke normen:

de gegevens worden automatisch gekoppeld aan de standaardgegevens van het gemeenschappelijk standaardschema.
