Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

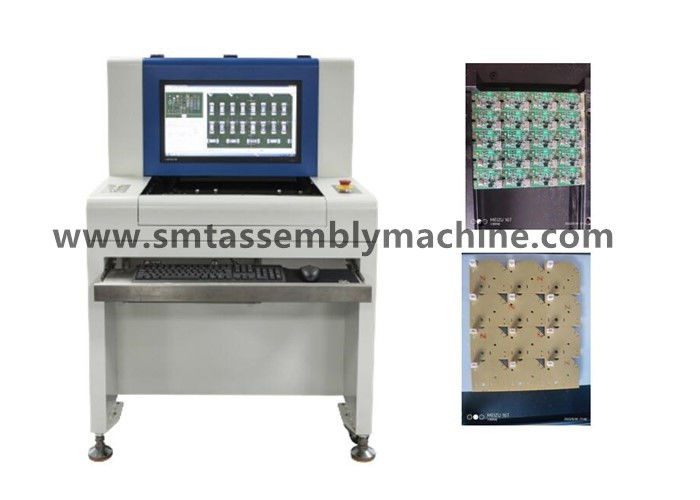

| Naam van het product: | AOI-het testen materiaal | Model: | SZ-X1 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Kracht: | <1.5Kw |
| Gewicht: | 400 kg | Garantie: | Één Jaargarantie of 1w-uren |
Wanbo Hi-Tech is een professionele fabrikant van elektronische apparatuur die onderzoek en ontwikkeling, productie en verkoop integreert, AOI-testapparatuur, aansluitstations, automatische laad- en losmachines produceert.,stapelmachines, hoekmachines en andere apparatuur; het magazijn beschikt over tweedehands Panasonic, Yamaha, JUKI, Samsung, tweedehands drukmachines, tweedehands reflow soldeersysteem.
Met de beginselen van oprechtheid, eenvoud, pragmatisme en bescheidenheid, waarbij de praktische manier wordt gevolgd, waarbij producten als medium worden gebruikt en de nieuwe vorm van het creëren van IP-diensten als leidraad wordt aangenomen,We bieden klanten oplossingen om de maatschappelijke waarde van het bedrijf en het team te realiseren.
Functieparameter
| SZ-X1 Productspecificatie | ||
|
Testpunten |
Programmeringsmodus | Automatische invoer van CAD-gegevens voor de componentbibliotheek |
|
Na reflux |
Component: verkeerde onderdelen, ontbrekende onderdelen, polariteit, afwijking, monument, omkering, beschadiging, buiging van het voertuig, buitensporige stoffen, enz. Soldeerverbindingen: minder tin, meer tin, tin gat, brug, tin coating, vals tin, tin bead, enz. |
|
| Minimale paet-test | De resolutie van de minimale meetnaald is 03015 ((01005) chip& 0.3 pitch IC | |
|
Na het solderen van golven |
Minder tin, meer tin, tinholes, vals tin, brug, tinplaat, tin beda, enz. | |
QFP-componenten en debugging zijn consistent met SOP-registratie en debugging, zie "< Basic detection items for wave soldering>SOP" in Registratie en debugging.
De inspectie van DIP-onderdelen, met inbegrip van pad positionering, pin detectie, laag tin detectie, voet detectie en porositeit detectie, detecteert voornamelijk pin, soldeer, voet en porositeit problemen.Het registratieformulier luidt als volgt::
De bovenstaande figuur toont het registratieformulier van het DIP-stuk, dat hieronder wordt beschreven:
| Component Type | Detectie Posten | Beschrijving |
| DIP-stukken | Minder tin | De functie van het carrosserieframe is het detecteren van de kwaliteit van DIP-onderdelen. |
Debug valse positieven in het debug venster.
Identificeer wijzigingen: Klik na het debuggen van een component op deze knop om de standaard bij te werken.
Vervangen: Klik op deze knop om de standaard te vervangen nadat u een component hebt gedebougd.
Sluit: Sluit het debuggingsvenster
Nadat het debugging is voltooid, start u met testen nadat de modusinstelling is veranderd in Normale Test. De testgegevens verschijnen in de weergaveinterface:
Sneltoets:
Ctrl: Druk op "Ctrl" wanneer er meer gegevens zijn om over te gaan naar de volgende gegevens.
verschuiving: keert terug naar de vorige gegevens.
Skip over naar de volgende Allegro data.
Numeriek toetsenbord: overeenkomt met de NG-bevestigingslijst.
gebied A: test het hele PCB-diagram en het midden van het kruis is de NG-positie.
Zone B: locatie van het NG-element.
Zone C: Normen voor componenten.
Gebied D: grafiek van de testresultaten.
Zone E: testresultaten, één Allegro en één lijn met resultaten.
G-gebied: NG bevestigt de snelkoppeling.
F-gebied: NG-resultaat retourwaarde.
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
