Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

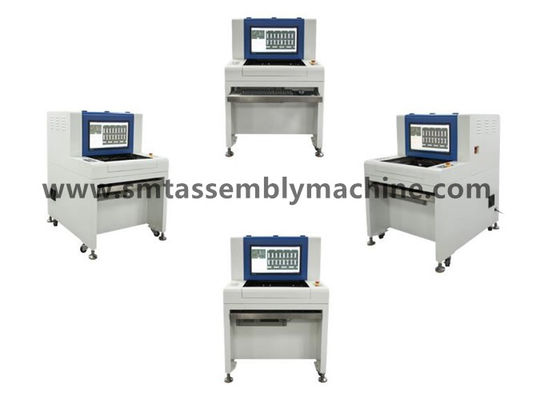

| Naam van het product: | AOI-het testen materiaal | Model: | SZ-X1 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Camera: | Volledige kleurencamera slimme digitaal |
| Het minimale deel testen: | 01005chip & 0.3pitch IC 10µm | Controleer de resultaatoutput: | LCD monitor 22 duim |
Shenzhen Wanbo Hi-Tech Co., Ltd. is een professionele fabrikant van elektronische apparatuur die R & D, productie en verkoop integreert, en produceert: AOI-testapparatuur, AI-plug-in-machine, golfsoldering,terugvloeiend solderen, aansluitplatform, automatische laad- en losmachine, stapelmachine, hoekmachine en andere uitrusting; het magazijn beschikt over tweedehands apparatuur: Panasonic plaatsmachine,Yamaha plaatsmachine, JUKI plaatsmachine, Samsung plaatsmachine, huishoudelijke EZ-pass plaatsmachine, huishoudelijke platform machine plaatsmachine, drukmachine, reflow soldering en andere ondersteunende apparatuur;Het magazijn heeft accessoires: motoren, planken, laserkoppen, accessoires FEEDER, sproeiers, enz.
De functie van AOI-toetsapparatuur is het detecteren van defecte producten van PCBA-bordcontroles.
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
Na een SMT-oven: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, polariteitsomkering, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
Een machine voor het scheiden van apparatuurlijnen en een online machine.
Offline-modellen: X1-detectiepatchproducten, X3-detectie-plug-inproducten;
Online-modellen: X5-camerafoto-detectie-patchproducten, X6-camerafoto-detectie-plug-inproducten.
SZ-X1/X3offline AOIInleiding van het product
1. AOI-principe: gebruik van moderne optische principes en digitale camera-technologie om het gedetecteerde object in realtime te fotograferen, het vastgestelde beeld te analyseren en te verwerken door middel van computer en speciale software,en automatisch detectie resultaten genereren.
2. AOI-functie: effectief AOI-detectiepercentage: meer dan 99% (handmatig detectiepercentage: ongeveer 70%);
Vermindering van de arbeidskrachten: 2-4 personen per productielijn, hoge detectie-efficiëntie;
Door middel van de SPC-functie kunnen de procesdefecten nauwkeurig worden geteld en effectief worden beheerd;
De stabiliteit is veel hoger dan die van arbeid, langdurig gebruik, de algehele kosten kunnen aanzienlijk worden verlaagd;
Het kan de algehele kracht van de onderneming vergroten en het concurrentievermogen van de onderneming in het algemeen effectief verbeteren.
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV Standaard: 20μm/Pixel FOV: 32,56mm×24,72mm Detectiesnelheid <260ms/FOV Optioneel: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Detectiesnelheid < 240 ms/FOV Optioneel: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Detectiesnelheid < 220 ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Het type dekking opsporen | Verplaatsing, minder tin, kortsluiting, vervuiling, ontbrekende onderdelen, scheefheid, staand monument, zijdelings staan, omdraaien, verkeerde onderdelen, beschadiging, zwevende hoogte, polariteit, virtueel solderen, leeg lassen,Lijmverlies, tin gat, pin niet uit, enz. |
| Bijzondere kenmerken | Meerdere programma's tegelijkertijd draaien, ondersteunen automatisch terugroepen; 0-359° draaiende onderdelen (in 1°) |
| Minimale onderdeelonderzoek | 10 μm:01005 chip & 0,3 pitch IC |
| Samenvatting van de productkenmerken en reglementering van het proces | Registreer testgegevens gedurende het hele proces en voer statistieken en analyses uit, elk gebied kan de productiestatus en kwaliteitsanalyse bekijken en output Excel, Txt en andere bestandsformaten |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
