Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Na golf solderende oven |
| Detectiemethode: | Kleurenextractie | Opsporingsdekking: | Compensatie, minder tin |
Shenzhen Wanbo Hi-Tech Co., Ltd. houdt zich aan het principe van oprechtheid, eenvoud, pragmatisme en bescheidenheid, houdt zich aan het principe van het zoeken naar waarheid uit feiten, gebruikt producten als medium,Het is de bedoeling dat de nieuwe vorm van het creëren van IP-diensten als bedrijfsfilosofie wordt, bieden we klanten oplossingen om de maatschappelijke waarde van het bedrijf en het team te realiseren.
De functie van AOI-toetsapparatuur is het detecteren van defecte producten van PCBA-bordcontroles.
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
Na een SMT-oven: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, polariteitsomkering, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
Een machine voor het scheiden van apparatuurlijnen en een online machine.
Offline-modellen: X1-detectiepatchproducten, X3-detectie-plug-inproducten;
Online-modellen: X5-camerafoto-detectie-patchproducten, X6-camerafoto-detectie-plug-inproducten.

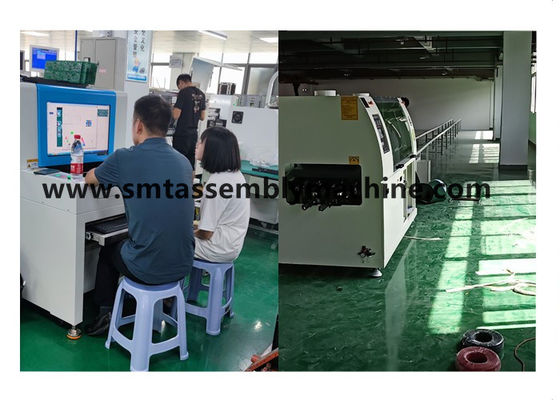

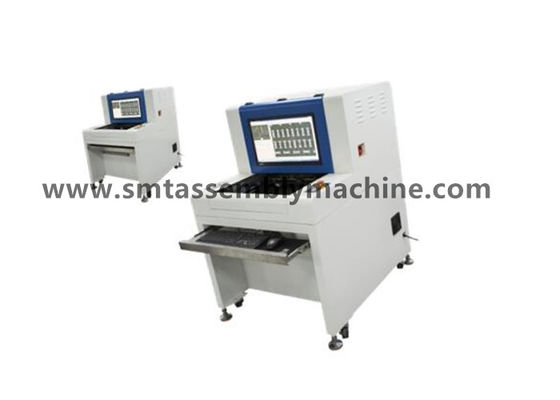

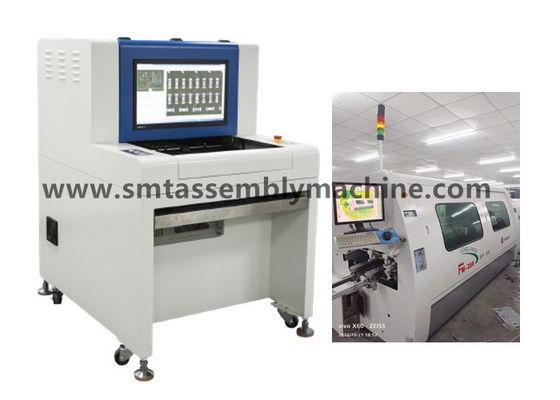

SZ-X1/X3offline AOIInleiding van het product
1. AOI-principe: gebruik van moderne optische principes en digitale camera-technologie om het gedetecteerde object in realtime te fotograferen, het vastgestelde beeld te analyseren en te verwerken door middel van computer en speciale software,en automatisch detectie resultaten genereren.
2. AOI-functie: effectief AOI-detectiepercentage: meer dan 99% (handmatig detectiepercentage: ongeveer 70%);
Vermindering van de arbeidskrachten: 2-4 personen per productielijn, hoge detectie-efficiëntie;
Door middel van de SPC-functie kunnen de procesdefecten nauwkeurig worden geteld en effectief worden beheerd;
De stabiliteit is veel hoger dan die van arbeid, langdurig gebruik, de algehele kosten kunnen aanzienlijk worden verlaagd;
Het kan de algehele kracht van de onderneming vergroten en het concurrentievermogen van de onderneming in het algemeen effectief verbeteren.
3Voordelen van AOI:
1) Onderzoeksartikelen:
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
SMT: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, omgekeerde polariteit, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
2) Krachtige softwarefuncties
◆Kleur extractie, statistische analyse ◆Karakterherkenning (OCR) ◆Kleurafstandsanalyse
◆IC-overbrugging ◆Zwarte en witte specifieke zwaartekrachtanalyse ◆Luminansanalyse
◆ Grafische vergelijkingsanalyse ◆ CAD-gegevensimporteren ◆ SPC-statistiekenfunctie
◆ Beheer van het operatieniveau ◆ Barcode scannen ◆ Offline programmeren
◆CAD-gegevensfunctie ◆Automatische identificatie en detectie van het bodemoppervlak
◆ Multi-machine-interconnectie ◆ zelfgebouwde standaardbibliotheek voor componenten ◆ kan dagelijkse, wekelijkse en maandelijkse rapporten genereren en exporteren
◆Kan worden aangesloten op meerdere onderhoudsstations
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV Standaard: 20μm/Pixel FOV: 32,56mm×24,72mm Detectiesnelheid <260ms/FOV Optioneel: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Detectiesnelheid < 240 ms/FOV Optioneel: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Detectiesnelheid < 220 ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Het type dekking opsporen | Verplaatsing, minder tin, kortsluiting, vervuiling, ontbrekende onderdelen, scheefheid, staand monument, zijdelings staan, omdraaien, verkeerde onderdelen, beschadiging, zwevende hoogte, polariteit, virtueel solderen, leeg lassen,Lijmverlies, tin gat, pin niet uit, enz. |
| Bijzondere kenmerken | Meerdere programma's tegelijkertijd draaien, ondersteunen automatisch terugroepen; 0-359° draaiende onderdelen (in 1°) |
| Minimale onderdeelonderzoek | 10 μm:01005 chip & 0,3 pitch IC |
| Samenvatting van de productkenmerken en reglementering van het proces | Registreer testgegevens gedurende het hele proces en voer statistieken en analyses uit, elk gebied kan de productiestatus en kwaliteitsanalyse bekijken en output Excel, Txt en andere bestandsformaten |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
