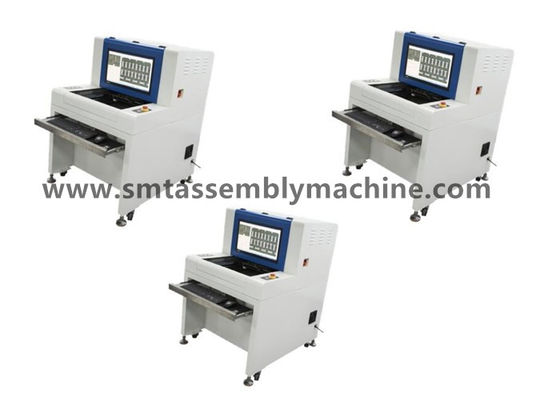

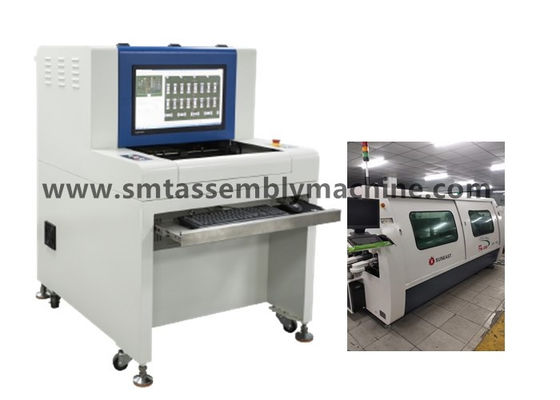

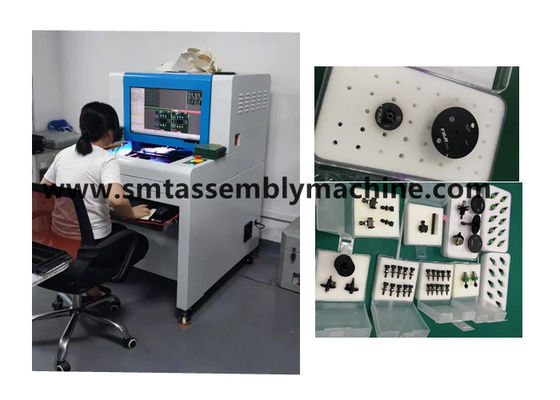

| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Na de golf solderende oven |
| Detectiemethode: | extractiekleur | Opsporingsdekking: | minder tincompensatie |
Shenzhen Wanbo Hi-Tech Co., Ltd. houdt zich aan het principe van oprechtheid, eenvoud, pragmatisme en bescheidenheid, houdt zich aan het principe van het zoeken naar waarheid uit feiten, gebruikt producten als medium,Het is de bedoeling dat de nieuwe vorm van het creëren van IP-diensten als bedrijfsfilosofie wordt, bieden we klanten oplossingen om de maatschappelijke waarde van het bedrijf en het team te realiseren.
De functie van AOI-toetsapparatuur is het detecteren van defecte producten van PCBA-bordcontroles.
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
Na een SMT-oven: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, polariteitsomkering, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
Een machine voor het scheiden van apparatuurlijnen en een online machine.
Offline-modellen: X1-detectiepatchproducten, X3-detectie-plug-inproducten;
Online-modellen: X5-camerafoto-detectie-patchproducten, X6-camerafoto-detectie-plug-inproducten.
Voordelen van AOI:
1) Onderzoeksartikelen:
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
SMT: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, omgekeerde polariteit, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
2) Krachtige softwarefuncties
◆Kleur extractie, statistische analyse ◆Karakterherkenning (OCR) ◆Kleurafstandsanalyse
◆IC-overbrugging ◆Zwarte en witte specifieke zwaartekrachtanalyse ◆Luminansanalyse
◆ Grafische vergelijkingsanalyse ◆ CAD-gegevensimporteren ◆ SPC-statistiekenfunctie
◆ Beheer van het operatieniveau ◆ Barcode scannen ◆ Offline programmeren
◆CAD-gegevensfunctie ◆Automatische identificatie en detectie van het bodemoppervlak
◆ Multi-machine-interconnectie ◆ zelfgebouwde standaardbibliotheek voor componenten ◆ kan dagelijkse, wekelijkse en maandelijkse rapporten genereren en exporteren
◆Kan worden aangesloten op meerdere onderhoudsstations
3) Precieze mechanische structuurontwerp
◆Hoge stijfheid van de machinebasis, redelijk mechanisch zwaartepunt, weinig trillingen tijdens het gebruik, een mooie en royale uitstraling
◆ Precieze schroefgeleiderrail, draadrail
◆ Precieze automatische armaturen, gemakkelijk en snel laden en lossen van PCB's
◆De uitstekende montagetechnologie zorgt voor een stabiel gebruik en een lange levensduur van de gehele machine.
4) Stabiel elektrisch beheer
◆Servo aandrijfsysteem, stabiel en volwassen
◆LS-mature en stabiele bewegingscontrole
◆EPIX geavanceerde beeldopname- en beeldverwerkingstechnologie
◆OMRON stabiel verschillende elektrische apparaten, lange levensduur
◆LAAP-kabel met een hoge flexibiliteit, de levensduur kan 5 tot 8 miljoen keer bereiken
◆ Stabiliteit van het circuit, gemakkelijk onderhoud, veiligheid.
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV Standaard: 20μm/Pixel FOV: 32,56mm×24,72mm Detectiesnelheid <260ms/FOV Optioneel: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Detectiesnelheid < 240 ms/FOV Optioneel: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Detectiesnelheid < 220 ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
| Kantevrijheid van het PCB-klemsysteem | Top:3.5 mm Onderkant:3.5 mm |
| Maximaal gewicht van PCB's | 3 kg |
| PCB flex | < 5 mm of 2% van de diagonale lengte van de PCB |
| PCB bovenste en onderste nettohoogte | PCB bovenkant: 30 mm PCB onderkant: 60 mm |
| Transportbanden | Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming |
| Hoogte van de vervoerband boven de grond | 850 tot en met 920 mm |
| Transportbandstroom / tijd | PCB beweegt in Y-richting In/out tijd: 2,5 seconden |
| X/Y platformchauffeur | Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting |
| Stroomvoorziening/luchtdruk | AC230V 50/60 Hz minder dan 1KVA / niet vereist |
| Gewicht van het apparaat | Ongeveer 350 kg. |
| Vormfactor van het apparaat | 1070 × 900 × 1310 mm (L × W × H) |
| Omgevingstemperatuur en luchtvochtigheid | 10~35°C 35~80% RH (niet-condenserend) |
| Veiligheid van de apparatuur | Voldoet aan de CE-veiligheidsnormen |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
