Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

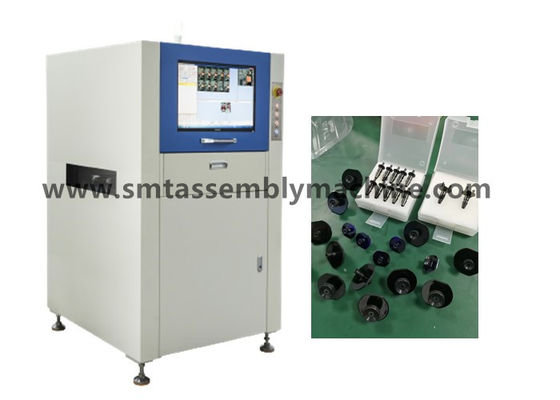

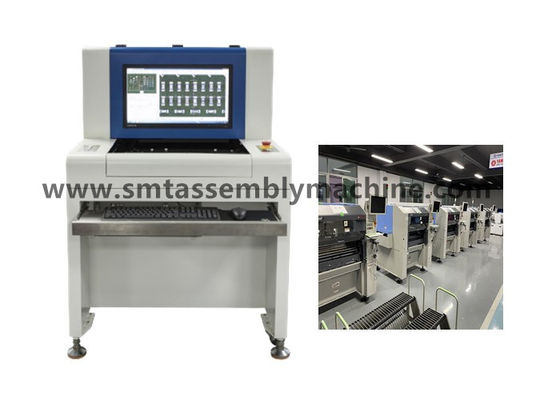

| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Inspectie van de kringsraad na golf het solderen |
| Detectiemethode: | Statistische modellering | Opsporingsdekking: | Ontbrekende afgeschuinde delen, |
De functie van AOI-toetsapparatuur is het detecteren van defecte producten van PCBA-bordcontroles.
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
Na een SMT-oven: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, polariteitsomkering, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.

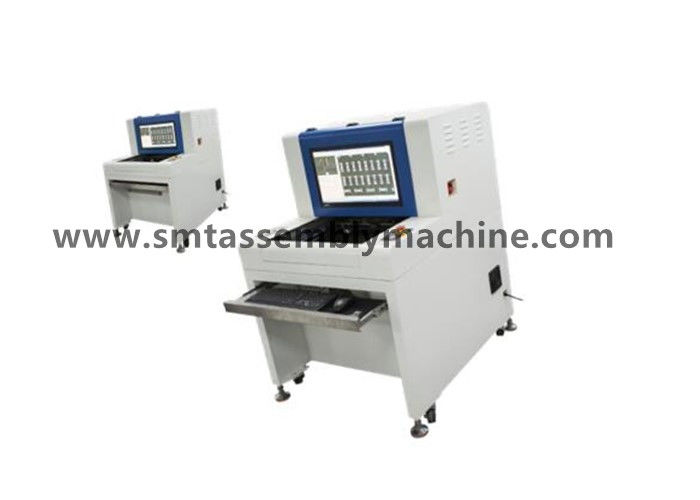

Een machine voor het scheiden van apparatuurlijnen en een online machine.
Offline-modellen: X1-detectiepatchproducten, X3-detectie-plug-inproducten;
Online-modellen: X5-camerafoto-detectie-patchproducten, X6-camerafoto-detectie-plug-inproducten.
Krachtige softwarefunctionaliteit
◆ Kleurafvoer, statistische analyse ◆ Tekensherkenning (OCR) ◆ Kleurafstandsanalyse
◆ IC-brug ◆ Zwarte en witte specifieke zwaartekrachtanalyse ◆ Helderheidsanalyse
◆ Grafische vergelijkingsanalyse ◆ CAD-gegevensimporteren ◆ Statistische functie van de SPC
Precieze mechanische structuurontwerp
◆Hoge stijfheid van de machinebasis, redelijk mechanisch zwaartepunt, weinig trillingen tijdens het gebruik, een mooie en royale uitstraling
◆ Precieze schroefgeleiderrail, draadrail
◆ Precieze automatische armaturen, gemakkelijk en snel laden en lossen van PCB's
◆De uitstekende montagetechnologie zorgt voor een stabiel gebruik en een lange levensduur van de gehele machine.
Shenzhen Wanbo Hi-Tech Co., Ltd. is een professionele fabrikant van elektronische apparatuur die R & D, productie en verkoop integreert, en produceert: AOI-testapparatuur, AI-plug-in-machine, golfsoldering,terugvloeiend solderen, aansluitplatform, automatische laad- en losmachine, stapelmachine, hoekmachine en andere uitrusting; het magazijn beschikt over tweedehands apparatuur: Panasonic plaatsmachine,Yamaha plaatsmachine, JUKI plaatsmachine, Samsung plaatsmachine, huishoudelijke EZ-pass plaatsmachine, huishoudelijke platform machine plaatsmachine, drukmachine, reflow soldering en andere ondersteunende apparatuur;Het magazijn heeft accessoires: motoren, planken, laserkoppen, accessoires FEEDER, sproeiers, enz.
Parameters en configuratie van het apparaat
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
| Kantevrijheid van het PCB-klemsysteem | Top:3.5 mm Onderkant:3.5 mm |
| Maximaal gewicht van PCB's | 3 kg |
| PCB flex | < 5 mm of 2% van de diagonale lengte van de PCB |
| PCB bovenste en onderste nettohoogte | PCB bovenkant: 30 mm PCB onderkant: 60 mm |
| Transportbanden | Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming |
| Hoogte van de vervoerband boven de grond | 850 tot en met 920 mm |
| Transportbandstroom / tijd | PCB beweegt in Y-richting In/out tijd: 2,5 seconden |
| X/Y platformchauffeur | Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting |
| Stroomvoorziening/luchtdruk | AC230V 50/60 Hz minder dan 1KVA / niet vereist |
| Gewicht van het apparaat | Ongeveer 350 kg. |
| Vormfactor van het apparaat | 1070 × 900 × 1310 mm (L × W × H) |
| Omgevingstemperatuur en luchtvochtigheid | 10~35°C 35~80% RH (niet-condenserend) |
| Veiligheid van de apparatuur | Voldoet aan de CE-veiligheidsnormen |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
