Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

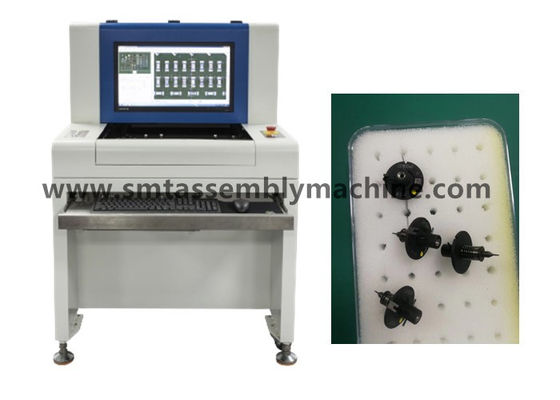

| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Na golf het solderen van de plaatmachine |
| Detectiemethode: | SPC-statistiekenfunctie | Opsporingsdekking: | Omzet, fout |
| Markeren: | AOI Inspection Machine voor PCBAS,De Raad AOI Inspection Machine van de muiscomponent,AOI Machine voor PCBAS |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. is een professionele fabrikant van elektronische apparatuur die R & D, productie en verkoop integreert, en produceert: AOI-testapparatuur, AI-plug-in-machine, golfsoldering,terugvloeiend solderen, aansluitplatform, automatische laad- en losmachine, stapelmachine, hoekmachine en andere uitrusting; het magazijn beschikt over tweedehands apparatuur: Panasonic plaatsmachine,Yamaha plaatsmachine, JUKI plaatsmachine, Samsung plaatsmachine, huishoudelijke EZ-pass plaatsmachine, huishoudelijke platform machine plaatsmachine, drukmachine, reflow soldering en andere ondersteunende apparatuur;Het magazijn heeft accessoires: motoren, planken, laserkoppen, accessoires FEEDER, sproeiers, enz.
De functie van AOI-toetsapparatuur is het detecteren van defecte producten van PCBA-bordcontroles.
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
Na een SMT-oven: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, polariteitsomkering, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
Een machine voor het scheiden van apparatuurlijnen en een online machine.

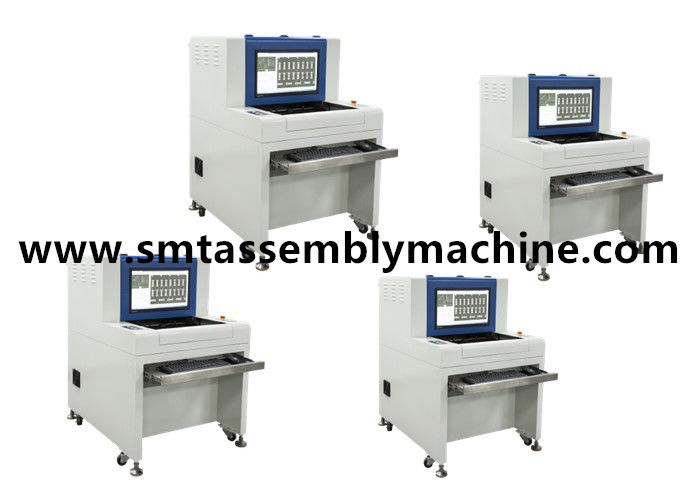

Offline-modellen: X1-detectiepatchproducten, X3-detectie-plug-inproducten;

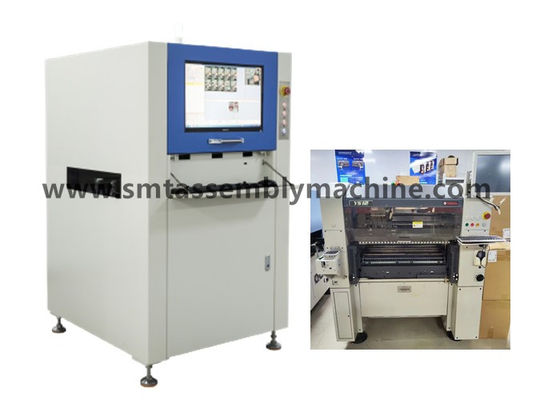

Online-modellen: X5-camerafoto-detectie-patchproducten, X6-camerafoto-detectie-plug-inproducten.
Fujifilm FUJI full range plaatsingsmachine:
CP-serie, XP-serie, NXT-serie M3, M6 en AIMEX-serie, CP-serie
De modellen van de hogesnelheids-modulemachines zijn als volgt (de high-endmachines van Fujifilm):
NXT M3,M3S,M3 II,M3IIC,M3 III,M3 IIIC,M6,M6 II,M6 IIC,M6 III,M6 IIIC
NXT heeft NXT I/NXT II/NXT III/respectievelijk NXT generatie, NXT II generatie, NXT III generatie, de eerste generatie verscheen in 2004, de tweede generatie verscheen in 2009,en de derde generatie verscheen in 2013.
Modellen van multifunctionele machines met een gemiddelde snelheid zijn als volgt (XPF-serie): XPF-L, XPF-W, XPF-S, die allemaal in 2008 verschenen.
Modellen van de CP/xp-serie zijn oudere Fujifilm-plaatsmachine-series, zoals CP732/CP742/CP842 en andere modellen,
Deze serie modellen is momenteel in omloop op de markt is relatief klein, het jaar is relatief lang, de algemene plaatsing fabriek gebruikt minder,omdat de nauwkeurigheid van de plaatsing niet te hoog is,
Als er relatief grote materialen zijn, zoals 0603 en hoger, is de huidige reguliere plaatsing van elektronische componenten 0402/0201 niet ideaal.
De modellen van de hogesnelheidsturmmachines zijn als volgt (CP-serie is, zoals de naam al aangeeft, een patch-model dat voornamelijk CHIP speelt):
CP6,CP642E,CP642ME,CP643E,CP643ME;
CP732,CP733,CP742E,CP742ME,CP743E,CP743ME;
CP842E,CP842ME
modellen van de serie XP XP241, XP242, XP243;
XP-series zijn onderverdeeld in XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
Parameters en configuratie van het apparaat
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid | Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
| Kantevrijheid van het PCB-klemsysteem | Top:3.5 mm Onderkant:3.5 mm |
| Maximaal gewicht van PCB's | 3 kg |
| PCB flex | < 5 mm of 2% van de diagonale lengte van de PCB |
| PCB bovenste en onderste nettohoogte | PCB bovenkant: 30 mm PCB onderkant: 60 mm |
| Transportbanden | Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming |
| Hoogte van de vervoerband boven de grond | 850 tot en met 920 mm |
| Transportbandstroom / tijd | PCB beweegt in Y-richting In/out tijd: 2,5 seconden |
| X/Y platformchauffeur | Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting |
| Stroomvoorziening/luchtdruk | AC230V 50/60 Hz minder dan 1KVA / niet vereist |
| Gewicht van het apparaat | Ongeveer 350 kg. |
| Vormfactor van het apparaat | 1070 × 900 × 1310 mm (L × W × H) |
| Omgevingstemperatuur en luchtvochtigheid | 10~35°C 35~80% RH (niet-condenserend) |
| Veiligheid van de apparatuur | Voldoet aan de CE-veiligheidsnormen |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
