Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

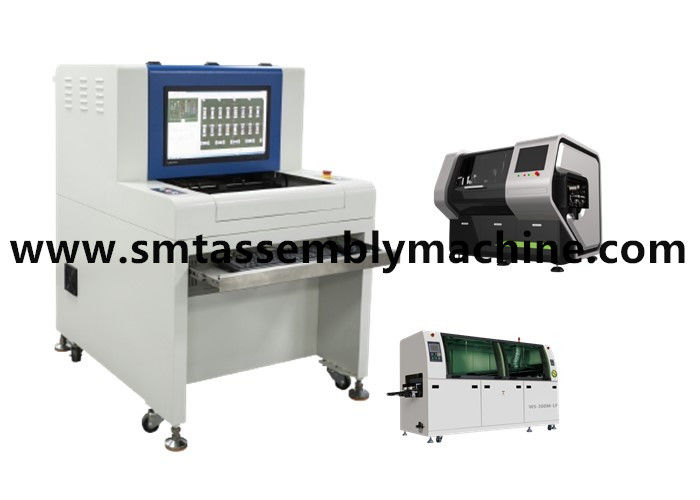

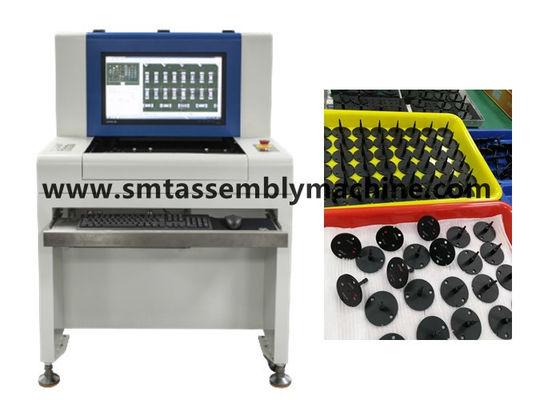

| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Loodvrije golf die daarna solderen |
| Detectiemethode: | Multi-paneelinspectie | Opsporingsdekking: | gebroken en drijvende Componenten |
| Markeren: | Rijstkooktoestel AOI Inspection Machine,PCBA-Raad AOI Inspection Machine,Offline geautomatiseerd optisch inspectiemateriaal |
||
De functie van AOI-toetsapparatuur is het detecteren van defecte producten van PCBA-bordcontroles.
Na het golfsolderen van de DIP-plug-in: meer tin, minder tin, tingat, kortsluiting, pin niet uit, enz.
Na een SMT-oven: ontbrekende onderdelen, verkeerde uitlijning, verkeerde onderdelen, polariteitsomkering, breuk, vervuiling, minder tin, meer tin, kortsluiting, virtueel solderen, enz.
Een machine voor het scheiden van apparatuurlijnen en een online machine.
Offline-modellen: X1-detectiepatchproducten, X3-detectie-plug-inproducten;

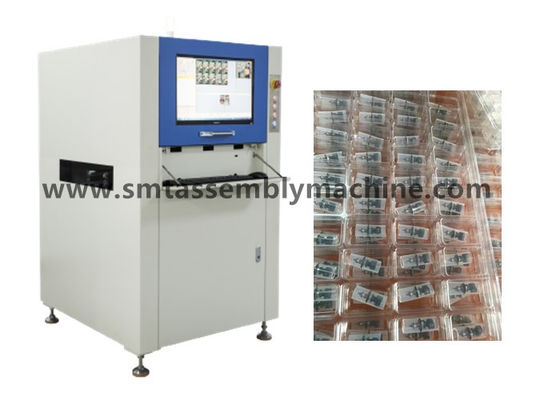

Online-modellen: X5-camerafoto-detectie-patchproducten, X6-camerafoto-detectie-plug-inproducten.
AOI-functie: effectief AOI-detectiepercentage: meer dan 99% (handmatig detectiepercentage: ongeveer 70%);
Vermindering van de arbeidskrachten: 2-4 personen per productielijn, hoge detectie-efficiëntie;
Door middel van de SPC-functie kunnen procesdefecten nauwkeurig worden geteld en effectief worden gecontroleerd;
De stabiliteit is veel hoger dan de handarbeid en langdurig gebruik kan de totale kosten aanzienlijk verminderen;
Het kan de algehele kracht van de onderneming vergroten en het algehele concurrentievermogen ervan effectief verbeteren.
De klassieke modellen van JUKI SMT-machines zijn ongeveer als volgt:
Voor de toepassing van de in lid 1 bedoelde maatregelen moet de in lid 1 bedoelde vergunning worden verleend.
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
JUKI Full Series SMT Machine KJ Series
Voor de toepassing van deze verordening wordt de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde vergunning verleend aan de bevoegde autoriteiten van de lidstaten.
De FX-serie FX-1/FX-2/FX-3 is een hogesnelheidsmachine
RX-6 RX-7 FX-3RL
JX-serie LED speciale plaatsingsmachine JX-100 JX-200 JX-300LED JX-350LED
KD-2077 snelle intelligente SMT-machine RS-1
JUKI KJ-01 KJ-02 KJ01 KJ02
SZ-X1/X3 Technische parameters van offline AOI-optische inspectieapparatuur
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
| Kantevrijheid van het PCB-klemsysteem | Top:3.5 mm Onderkant:3.5 mm |
| Maximaal gewicht van PCB's | 3 kg |
| PCB flex | < 5 mm of 2% van de diagonale lengte van de PCB |
| PCB bovenste en onderste nettohoogte | PCB bovenkant: 30 mm PCB onderkant: 60 mm |
| Transportbanden | Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming |
| Hoogte van de vervoerband boven de grond | 850 tot en met 920 mm |
| Transportbandstroom / tijd | PCB beweegt in Y-richting In/out tijd: 2,5 seconden |
| X/Y platformchauffeur | Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting |
| Stroomvoorziening/luchtdruk | AC230V 50/60 Hz minder dan 1KVA / niet vereist |
| Gewicht van het apparaat | Ongeveer 350 kg. |
| Vormfactor van het apparaat | 1070 × 900 × 1310 mm (L × W × H) |
| Omgevingstemperatuur en luchtvochtigheid | 10~35°C 35~80% RH (niet-condenserend) |
| Veiligheid van de apparatuur | Voldoet aan de CE-veiligheidsnormen |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
