Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Van de LEIDENE de raad lampvermogenssturing |
| Detectiemethode: | Het aflezen van grafische tekens van optisch lezen | Opsporingsdekking: | Soldeersel gezamenlijke inspectie |
| Markeren: | LEIDENE Lamp Aoi Machine,Vermogenssturingsraad Aoi Machine,Off-line Aoi Inspection Smt |
||
Shenzhen Wanbo High tech Co., Ltd produceert AOI testapparatuur, AI plug-in machine, golf soldering, reflow soldering soldering, verbindingsplatform, automatische loader, stapler,hoekmachines en andere apparatuur;
Verkoop van tweedehands monteurs: Matsushita-monteurs, Yamaha-monteurs, JUKI-monteurs, Samsung-monteurs, binnenlandse EZ-passmonteurs en binnenlandse platformmonteurs, drukmachines,terugvloeiende soldeer-soldeer- en andere ondersteunende apparatuur;
Verkoop van toebehoren: motoren, platen, laserkoppen, toebehoren FEEDER, sproeiers, enz.
Krachtige softwarefuncties
1Kleurextractie, statistische analyse
2.Karakterherkenning (OCR)
3Kleurafstandsanalyse
4.IC-bruggen
5Zwart-wit specifieke zwaartekracht analyse
6.Luminantie-analyse
7Grafische vergelijkingsanalyse
8.CAD-gegevens importeren
9.SPC-statistiekenfunctie
10Beheer op operationeel niveau
11.Barcode scannen
12.Offline programmeren
13.CAD-gegevensfunctie
14Automatische identificatie en detectie van het bodemoppervlak
15.Multi-panel detectie
16.Multi-machine-interconnectie
17.Zelf gebouwde standaardbibliotheek van componenten
18.Het kan dagelijkse, wekelijkse en maandelijkse rapporten genereren en exporteren
1.AOI-functie: effectief AOI-detectiepercentage: meer dan 99% (handmatig detectiepercentage ongeveer 70%);
2.Minder arbeid: 2-4 personen per productielijn, hoge testdoeltreffendheid;
3.Door middel van de SPC-functie kunnen procesdefecten nauwkeurig worden geteld en effectief worden gecontroleerd;
4.AOI-principe: gebruik maken van moderne optische principes en digitale camera-technologie om realtime foto's te maken van gedetecteerde objecten,
5.Analyse en verwerking van de opgenomen beelden door middel van computers en gespecialiseerde software, en automatische generatie van detectie resultaten.
6.De stabiliteit is veel hoger dan de handarbeid en langdurig gebruik kan de totale kosten aanzienlijk verminderen;
7. YAMAHA volledige reeks plaatsmachines:
YSM40,YSM20,YSM10,S20,S10,YS24,YS12,YS100,YG88,YG300,YG200,YG100,YV88X,YV100X,YV100XE,YV100XG,YV100II
8.Samsung full range plaatsingsmachine:
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2

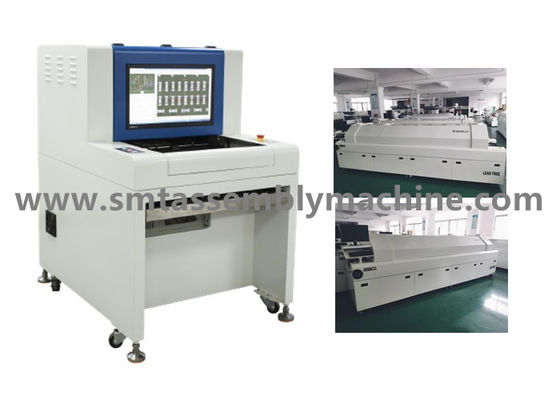

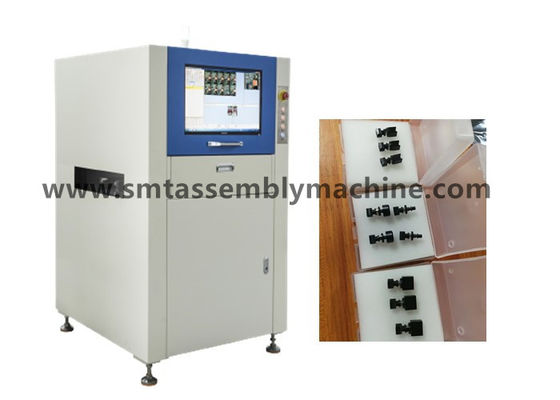

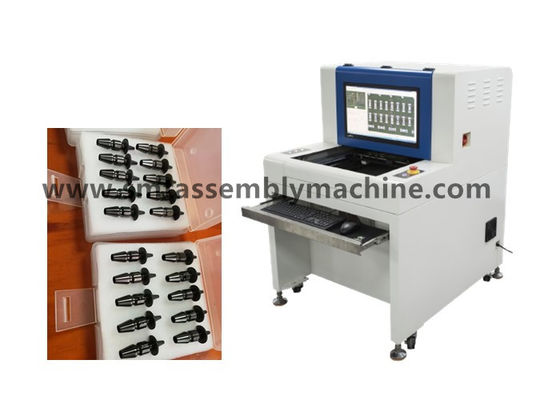

SZ-X1/X3 Technische parameters van offline AOI-optische inspectieapparatuur
| Functionele specificaties | |
| Beproefde schakelplaat | SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie |
| Detectiemethode | Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.) |
| Camera | Volkleurige digitale camera |
| Resolutie/visueel bereik/snelheid |
Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV |
| lichtbron | Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht) |
| Programmeringsmodus | Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken |
| Afstandsbediening | Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk |
| Barcodesysteem | Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen) |
| Servermodus | Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Professional |
| Controleer het resultaat | 22 inch LCD-scherm |
| Systeemspecificaties | |
| PCB-grootteklasse | 50×50 mm (min) √430×330 mm (max) |
| PCB-diktebereik | 0.3 tot 5 mm |
| Kantevrijheid van het PCB-klemsysteem | Top:3.5 mm Onderkant:3.5 mm |
| Maximaal gewicht van PCB's | 3 kg |
| PCB flex | < 5 mm of 2% van de diagonale lengte van de PCB |
| PCB bovenste en onderste nettohoogte | PCB bovenkant: 30 mm PCB onderkant: 60 mm |
| Transportbanden | Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming |
| Hoogte van de vervoerband boven de grond | 850 tot en met 920 mm |
| Transportbandstroom / tijd | PCB beweegt in Y-richting In/out tijd: 2,5 seconden |
| X/Y platformchauffeur | Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting |
| Stroomvoorziening/luchtdruk | AC230V 50/60 Hz minder dan 1KVA / niet vereist |
| Gewicht van het apparaat | Ongeveer 350 kg. |
| Vormfactor van het apparaat | 1070 × 900 × 1310 mm (L × W × H) |
| Omgevingstemperatuur en luchtvochtigheid | 10~35°C 35~80% RH (niet-condenserend) |
| Veiligheid van de apparatuur | Voldoet aan de CE-veiligheidsnormen |
Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
