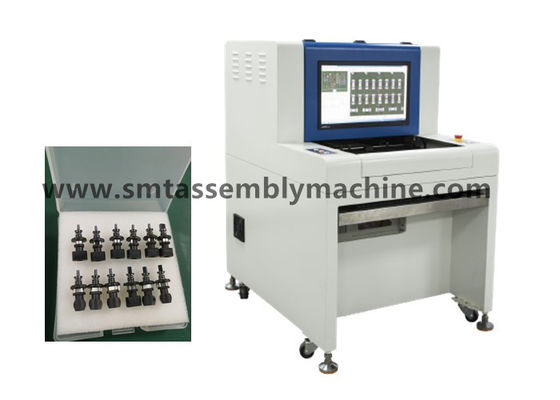

Van de de Opsporings Openluchtschijnwerper van ONDERDOMPELINGS Off-line AOI Inspection Machine sz-X3 Visuele de Vermogenssturingsraad

Grote Afbeelding : Van de de Opsporings Openluchtschijnwerper van ONDERDOMPELINGS Off-line AOI Inspection Machine sz-X3 Visuele de Vermogenssturingsraad Beste prijs

Productdetails:

Plaats van herkomst:	China
Merknaam:	WANBO
Certificering:	CE
Modelnummer:	Sz-X3

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuk/stuk
Prijs:	Negotiate
Verpakking Details:	1. Houten kist en vacuümpakket 2. Als uw vereisten
Betalingscondities:	T/T, Western Union, Paypal, creditcard
Levering vermogen:	50 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	AOI-het testen materiaal	Model:	Sz-X3
Afmeting:	10709001310mm	Controle:	Schijnwerper en schijnwerpervoeding
Detectiemethode:	CAD de functie van de gegevensinvoer	Opsporingsdekking:	Inspecteer de kwaliteit van metapart
Markeren:	ONDERDOMPELING AOI Inspection Machine , Visuele Opsporing AOI Inspection Machine , Hoge snelheid Aoi Pcb Machine

DIP offline AOI SZ-X3 visuele detectie Yamaha YS24

DIP AOI inspectie machine buitenste straatlamp hoogvermogen stroombesturing

SMT AOI SZ-X3 machinebesturingskwaliteit voor outdoor 100W 200W stroombesturingsbord

LED-lampvermogenbediening offline AOI SZ-X3 kwaliteitsdetectie na lassen

AOI SZ-X3 optische inspectieapparatuur inspecteert de auto-navigatiedienst

AOI-optische testapparatuur controleert de controle van de kwaliteit van de selfie-staafplaat

SMT Offline AOI-detectieapparaat SZ-X3 controleert USB-fanbordkortsluiting

SMT Offline AOI SZ-X3 inspectieapparatuur controleert soldeerplaat van ventilator

Offline AOI SZ-X3 Vision Inspection Car Charging Pad Pick and Place EquipmentYamaha YS20

Shenzhen Wanbo High tech Co., Ltd produceert AOI testapparatuur, AI plug-in machine, golf soldering, reflow soldering soldering, verbindingsplatform, automatische loader, stapler,hoekmachines en andere apparatuur;
Verkoop van tweedehands monteurs: Matsushita-monteurs, Yamaha-monteurs, JUKI-monteurs, Samsung-monteurs, binnenlandse EZ-passmonteurs en binnenlandse platformmonteurs, drukmachines,terugvloeiende soldeer-soldeer- en andere ondersteunende apparatuur;
Verkoop van toebehoren: motoren, platen, laserkoppen, toebehoren FEEDER, sproeiers, enz.

Krachtige softwarefuncties
1Kleurextractie, statistische analyse
2.Karakterherkenning (OCR).Het kan dagelijkse, wekelijkse en maandelijkse rapporten genereren en exporteren
3.Kleurafstandsanalyse Multi-machine interconnectie
4.IC bridging Eigenbouwcomponent standaardbibliotheek
5Zwart-wit specifieke zwaartekracht analyse
6.Analyse van de helderheid Automatische identificatie en detectie van het bodemoppervlak
7.Grafische vergelijkingsanalyse Multipanel detectie
8.CAD-gegevensimporterende CAD-gegevensfunctie
9.SPC-statistiekenfunctie Offline programmering
10Beheer van het operatieniveau Barcode scannen

Technische parameters van offline AOI-optische inspectieapparatuur

Functionele specificaties

Beproefde schakelplaat SMT-herstroomovens voorherstroomovens, na-circuitbordinspectie, golfsoldering voorsoldering, golfsoldering na-circuitbordinspectie

Detectiemethode Kleurextractie, statistische modellering, volledige kleurvergelijking van beelden, automatische instelling van parameters volgens verschillende detectiepunten (zoals verschuiving, polariteit, kortsluiting, enz.)

Camera Volkleurige digitale camera

Resolutie/visueel bereik/snelheid Optioneel: 25μm/Pixel FOV: 40,70mm X30,90mm Detectiesnelheid < 270ms/FOV

Standaard: 20μm/Pixel FOV: 32,56mm×24,72mm Detectiesnelheid <260ms/FOV

Optioneel: 15 μm/Pixel FOV: 24,42 mm X 18,54 mm Detectiesnelheid < 240 ms/FOV

Optioneel: 10 μm/Pixel FOV: 16,28 mm X 12,36 mm Detectiesnelheid < 220 ms/FOV

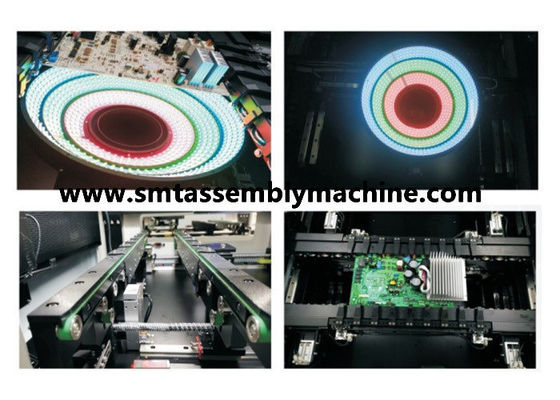

lichtbron Hoge helderheid RRGB coaxiale ringtoren LED-lichtbron (kleurlicht)

Programmeringsmodus Handschrift, automatische framing, CAD-gegevensimport en automatische correspondentiebibliotheken

Afstandsbediening Op afstand bedienen, het bekijken, starten of stoppen van de machine, het wijzigen van programma's, enz. op elk gewenst moment, overal, op elk gewenst moment, overal via het TCP/IP-netwerk

Het type dekking opsporen Verplaatsing, minder tin, kortsluiting, vervuiling, ontbrekende onderdelen, scheefheid, staand monument, zijdelings staan, omdraaien, verkeerde onderdelen, beschadiging, zwevende hoogte, polariteit, virtueel solderen, leeg lassen,Lijmverlies, tin gat, pin niet uit, enz.

Bijzondere kenmerken Meerdere programma's tegelijkertijd draaien, ondersteunen automatisch terugroepen; 0-359° draaiende onderdelen (in 1°)

Minimale onderdeelonderzoek 10 μm:01005 chip & 0,3 pitch IC

Samenvatting van de productkenmerken en reglementering van het proces Registreer testgegevens gedurende het hele proces en voer statistieken en analyses uit, elk gebied kan de productiestatus en kwaliteitsanalyse bekijken en output Excel, Txt en andere bestandsformaten

Barcodesysteem Automatische cameraherkenning en doorgifte van streepjescode (1D- of 2D-code) en functie voor meerdere markeringen (inclusief slechte markeringen)

Servermodus Met behulp van een centrale server kunnen verschillende AOI-gegevensreeksen centraal worden beheerd

besturingssysteem Windows7 Professional

Controleer het resultaat 22 inch LCD-scherm

Systeemspecificaties

PCB-grootteklasse 50×50 mm (min) √430×330 mm (max)

PCB-diktebereik 0.3 tot 5 mm

Kantevrijheid van het PCB-klemsysteem Top:3.5 mm Onderkant:3.5 mm

Maximaal gewicht van PCB's 3 kg

PCB flex < 5 mm of 2% van de diagonale lengte van de PCB

PCB bovenste en onderste nettohoogte PCB bovenkant: 30 mm PCB onderkant: 60 mm

Transportbanden Automatische opening en terugtrek van bilaterale bevestigingen, automatische compensatie van PCB-buigvervorming

Hoogte van de vervoerband boven de grond 850 tot en met 920 mm

Transportbandstroom / tijd PCB beweegt in Y-richting In/out tijd: 2,5 seconden

X/Y platformchauffeur Schroefmotor aangedreven, positioneringsnauwkeurigheid < 20μm; het PCB is vast en de camera beweegt in de X-richting

Stroomvoorziening/luchtdruk AC230V 50/60 Hz minder dan 1KVA / niet vereist

Gewicht van het apparaat Ongeveer 350 kg.

Vormfactor van het apparaat 1070 × 900 × 1310 mm (L × W × H)

Omgevingstemperatuur en luchtvochtigheid 10~35°C 35~80% RH (niet-condenserend)

Veiligheid van de apparatuur Voldoet aan de CE-veiligheidsnormen

SZ-X1/X3

Nee, dat is niet zo.	Naam	Merken	Eenheid	hoeveelheid
1	geleidingsrail	Taiwan Shangyin	PCS	4
2	Schroef met lood	Taiwan Shangyin	PCS	2
3	Spindelmontage	Taiwan Shangyin	setjes	2
4	motoren en aandrijvingen	Mitsubishi of Panasonic	setjes	2
5	camera	Kleurcamera met 5 miljoen pixels	setjes	1
6	lens	Utron van Japan	PCS	1
7	Sportkaart	Raysay.	setjes	1
8	Kleurenlichtbron	Vierkleurige coaxiale lichtbron RGB	setjes	1
9	Schakelaars	Omron	PCS	2
10	Schakeling van stroomtoevoer	Taiwan Mingwei	PCS	1
11	Leakbeschermer	Schneider/CHNT	PCS	1
12	Leeg	Schneider/CHNT	PCS	3
13	Intermediate relais	Omron	setjes	2
IPC-configuratie	Computer	IPC-chassis	PCS	1
	weergave	Lenovo 22"	PCS	1
	CPU	Intel i5 quad core	setjes	1
	hoofdbord	industriële besturingsmoederbord
	geheugen	Kingston 4G
	harde schijf	SSD 250G
	Stroomvoorziening van het chassis	350 W

Van de de Opsporings Openluchtschijnwerper van ONDERDOMPELINGS Off-line AOI Inspection Machine sz-X3 Visuele de Vermogenssturingsraad 0

Tip: Het ontbrekende frame van de weerstand is hetzelfde detectie frame als het verkeerde onderdeel frame, dat voornamelijk detecteert zijde screening.
