Van de de Inspectiemachine van SMT het Optische Water Heater Board Patch Inspection
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | AOI-het testen materiaal | Model: | Sz-X3 |
|---|---|---|---|
| Afmeting: | 1070*900*1310mm | Controle: | Het elektrische controlebord van de waterverwarmer |
| Opsporingsmethode: | helderheid, Kleur, grafische analyse | Opsporingsdekking: | De inspectie van het de raadsflard van de warm waterpot |
| Hoog licht: | Optische de Inspectiemachine van SMT,Off-line optische inspectiemachine,De machine van SMT AOI |
||

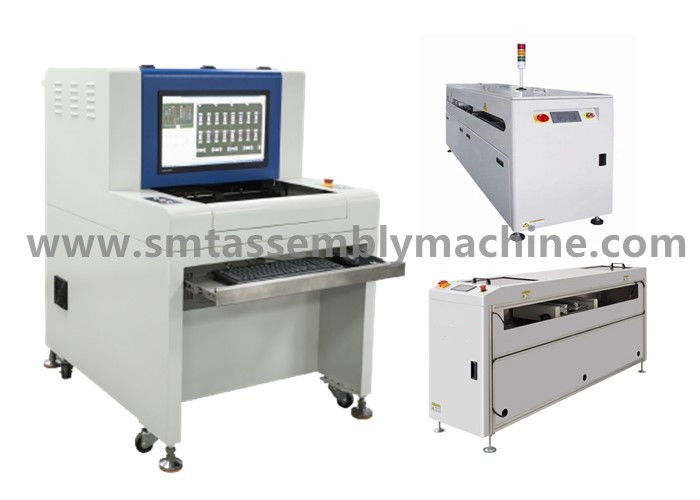

Van de de Inspectiemachine van SMT het Optische Water Heater Board Patch Inspection
SMT automatiseerde optische van de de verwarmerraad van het inspectieaoi water het flardinspectie Yamaha YSM20
Automatische LEIDEN van PCB AOI Inspection Machine Inspection Vertoningscomité PCBA Raad
De geautomatiseerde optische inspectie SMT AOI controleert de de machtsraad van de computermonitor
Automatiseerde de visuele inspectie van de tabletpcba raad het optische flard van SMT van inspectieaoi
Test de optische de inspectiemachine AOI van SMT de kwaliteit van de printerpcba raad
De openlucht van de schijnwerpervermogenssturing off-line AOI sz-X3 visuele opsporing van de de raadsonderdompeling Yamaha YS24
Hi-Tech van Shenzhenwanbo Co., Ltd is een professionele elektronische materiaalfabrikant die R&D, productie en verkoop integreren, die produceren: AOI-het testen materiaal, AI insteekmachine, golf het solderen, terugvloeiing het solderen, verbindingsplatform, automatische het laden en het leegmaken machine, het stapelen machine, hoekmachine en ander materiaal; Het pakhuis heeft tweedehands materiaal: Panasonic-plaatsingsmachine, Yamaha-plaatsingsmachine, JUKI-plaatsingsmachine, Samsung-plaatsingsmachine, binnenlandse EZ-Pas plaatsingsmachine, binnenlandse de plaatsingsmachine van de platformmachine, drukmachine, terugvloeiing solderend en ander ondersteunend materiaal; Het pakhuis heeft toebehoren: motoren, raad, laserhoofden, toebehorenvoeder, pijpen, enz.
Sz-X1/X3 off-line van het de detectorbelangrijkste onderdeel van AOI optische de configuratielijst
Naammerk
gidsspoor Taiwan Shangyin
Loodschroef Taiwan Shangyin
De as zet Taiwan Shangyin op
Motoren en aandrijving Mitsubishi of Panasonic
camerakleur 5 miljoen pixelcamera
lens Utron van Japan
Sportenkaart Raysay
Gekleurde lichtbron vier-Kleur coaxiale RGB lichtbron
Groefschakelaars Omron
Omschakelingsvoeding Taiwan Mingwei
Lekkagebeschermer Schneider/CHNT
Lege Schneider/CHNT
Middenrelais Omron
SMT-Automatische flardlijn
SMT-de flarden van de vertoningssmt van het productielijnmateriaal en inspectiemateriaal
Hoog Licht: oogst en plaats vacuümpijp, smt voeder
Panasonic-van de de reeksplaatsing van cm van de plaatsingsmachine de machine en de toebehoren
de machinemiddel van de componentenplaatsing en de machine van de hoge snelheidsplaatsing
SMT-de plaatsingsmachine van Panasonic van de plaatsingsmachine
Samsung-de plaatsingsmachine van de plaatsingsmachine JUKI
volledig automatische volledig-automatiseringslader en Losinstallatie
Lader Automatische volledig-Automatische losinstallatie
Automatische Losinstallatie 2 het laden insteek de machineonderdompeling van de doosonderdompeling
De dokkende van de bufferpcb van machinepcb buffer van PCB Multifunctionele
Multifunctionele PCB-buffermachine
De Golf solderende machine van de golf solderende machine
Insteek de kabelonderdompeling van de volledig-automatische insteeklijnonderdompeling
De volledig automatische oplossing van de ONDERDOMPELINGS insteeklijn
Loodvrije dubbel-golf solderende machine
Van LEIDENE van de de spaanderlens lampparels de Zuigingspijp
Optimale voorwaarden 0,155 seconden/spaander (23300CPH)
Yamaha-de toebehoren van Yamaha van de plaatsingsmachine
SMT-plaatsingsmachine Yamaha YSM20 Yamaha YSM10
De plaatsingsmachine van Yamaha YV100II Yamaha YV100Xe Yamaha
De plaatsingsmachine van Yamaha YV100Xe

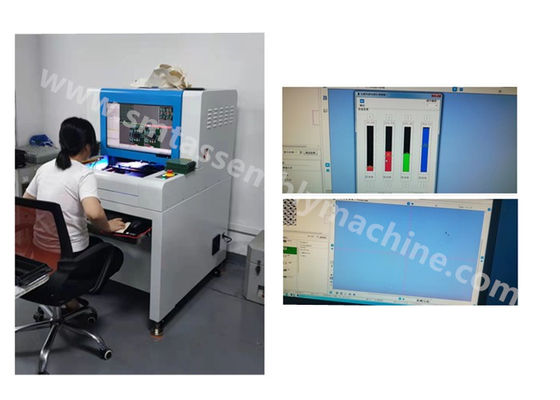

De Machinevertoning van de in-machinemening
Sz-X1/X3Technical-parametersvanoff-lineoptischdeinspectiemateriaalvanAOI
| Functionele Specificaties | |
| Geteste kringsraad | SMT-de pre-terugvloeiingsoven van de terugvloeiingsoven, de inspectie van de post-kringsraad, golf het solderen pre-soldeert, golf het solderen de inspectie van de post-kringsraad |
| Opsporingsmethode | De kleurenextractie, statistische modellering, de vergelijking van het volledig-kleurenbeeld, het automatische plaatsen van parameters volgens verschillende opsporing richt (zoals compensatie, polariteit, kortsluiting, enz.) |
| Camera | Volledige kleuren slimme digitale camera |
| Resolutie/Visuele Waaier/Snelheid |
Facultatief: 25μm/Pixel gezichtsveld: 40.70mm X30.90mm Opsporingssnelheid< 270ms=""> Norm: 20μm/Pixel gezichtsveld: 32.56mm×24.72mm Opsporingssnelheid<260ms> Facultatief: 15μm/Pixel gezichtsveld: 24.42mm X18.54mm Opsporingssnelheid< 240ms=""> Facultatief: 10μm/Pixel gezichtsveld: 16.28mm X12.36mm Opsporingssnelheid< 220ms=""> |
| lichtbron | Hoge de toren LEIDENE van de helderheidsrrgb coaxiale ring lichtbron (kleurenlicht) |
| Programmeringswijze | Het hand schrijven, het automatische ontwerpen, CAD gegevens voert en automatische correspondentiebibliotheken in |
| Speciale eigenschappen | De veelvoudige programma's lopen tegelijkertijd, programma van het steun het automatische rappel; 0-359° roterende delen (in 1°) |
| Het minimale deel testen | 10µm: 01005chip & 0.3pitch IC |
| SPC en procesregelgeving | De gegevens van de verslagtest door het proces en voeren statistieken uit en de analyse, om het even welk gebied kan productiestatus en kwaliteitsanalyse bekijken, en output Excel, Txt en andere bestandsindelingen |
| Streepjescodesysteem | Automatische cameraerkenning en transmissie van Streepjescode (1D of 2D code), en multi-tekenfunctie (met inbegrip van Slecht Teken) |
| Serverwijze | Gebruikend een centrale server, kunnen verscheidene AOI-gegevensreeksen centraal worden beheerd |
| besturingssysteem | Windows7 Beroeps |
| Controleer de resultaatoutput | 22 duimlcd monitor |
| Systeemspecificaties | |
| Transportbandsysteem | Het automatische openen en intrekken van tweezijdige inrichtingen, automatische compensatie van de buigende misvorming van PCB |
| Transportbandhoogte boven de grond | 850 tot 920 mm |
| Transportbandstroom/tijd | PCB-bewegingen in y-richtingsin/out tijd: 2,5 seconden |
| X/Y platformbestuurder | Gedreven schroefmotor, het plaatsen nauwkeurigheid < 20=""> |
| Voeding/luchtdruk | AC230V 50/60 Herz minder dan 1KVA/vereist niet |
| Apparatengewicht | ONG. 350KG |
| De factor van de apparatenvorm | 1070×900×1310mm (L×W×H) |
| Omgevingstemperatuur en vochtigheid | (non-condensing) relatieve vochtigheid van 10~35°C 35~80% |
| Materiaalveiligheid | Leeft Ce-veiligheidsnorm na |
Uiteinde: Het ontbrekende kader van de weerstand is hetzelfde opsporingskader zoals het verkeerde deelkader, dat hoofdzakelijk zijdeonderzoek ontdekt.
